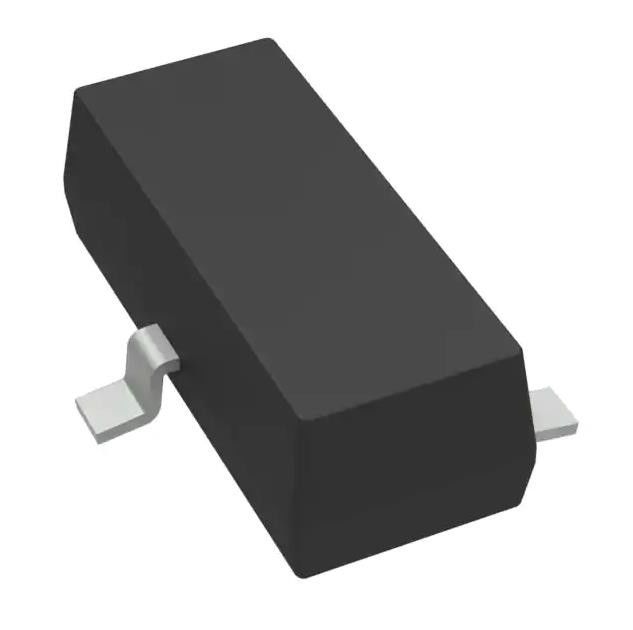

Référence IC SOT23-3 15mA 1.24V 6VV de tension de shunt de TLV431BIDBZR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TLV431BIDBZR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Tension - sortie (minute/fixe): | 1.24V | Tension - sortie (maximum): | 6 V |
|---|---|---|---|
| Actuel - sortie: | 15 mA | La tolérance: | ± 0,5% |
| Actuel - cathode: | 100 µA | Température de fonctionnement: | -40°C à 85°C (TA) |
| Surligner: | TLV431BIDBZR,référence IC de tension du shunt 15mA,référence IC de tension du shunt 1.24V |
||
Description de produit
Le débit d'électricité de l'appareil doit être supérieur ou égal à 0,5% du débit total de l'appareil.
IC de référence de tension de shunt réglable à 1,24 V 6 VV ± 0,5% 15 mA SOT-23-3
Les spécifications de Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre.
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Référence de tension | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Type de référence | Shunt |
| Type de sortie | Réglable |
| Voltage - sortie (min/fixe) | 1.24V |
| Voltage - sortie (maximum) | 6 V |
| Courant - sortie | 15 mA |
| La tolérance | ±00,5% |
| Coefficient de température | - |
| Bruit - de 0,1 Hz à 10 Hz | - |
| Bruit - de 10 Hz à 10 kHz | - |
| Voltage - Entrée | - |
| courant - approvisionnement | - |
| Courant - cathode | 100 μA |
| Température de fonctionnement | -40°C à 85°C (TA) |
| Type de montage | Monture de surface |
| Emballage / boîtier | TO-236-3, SC-59, SOT-23-3 Il est interdit d'utiliser le produit. |
| Paquet de dispositifs fournis par le fournisseur | Le SOT-23-3 |
| Numéro du produit de base | Le nombre de personnes concernées: |
CaractéristiquesdeLe présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre.
• Fonctionnement à basse tension, VREF = 1,24 V
• Voltage de sortie réglable, VO = VREF à 6 V
• Tolérances de tension de référence à 25°C
- 0,5% pour le TLV431B
- 1% pour le TLV431A
¢ 1,5% pour le TLV431
• Différence de température typique
️ 4 mV (0°C à 70°C)
¥ 6 mV (40°C à 85°C)
¥ 11 mV (40°C à 125°C)
• Faible courant de cathode de fonctionnement, 80 μA typique
• Impédance de sortie typique de 0,25-Ω
• Le paquet SC-70 ultra-petit offre une empreinte 40% plus faible que le SOT-23-3
• Voir TLVH431 et TLVH432 pour:
VKA plus large (1,24 V à 18 V) et IK (80 mA)
¢ Paquet supplémentaire SOT-89
¢ Pinos multiples pour les paquets SOT-23-3 et SOT-89
• sur les produits conformes à la norme MIL-PRF-38535,
Tous les paramètres sont testés, sauf indication contraire.
Le traitement n'inclut pas nécessairement le test de tous les paramètres.
ApplicationsdeLe présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre.
• Réglage de la tension et du courant
• Réglementation secondaire dans les SMPS à rétroaction
• Remplacement de Zener
• Surveillance de la tension
• Comparateur avec référence intégrée
Classifications environnementales et d'exportationdeLe présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
