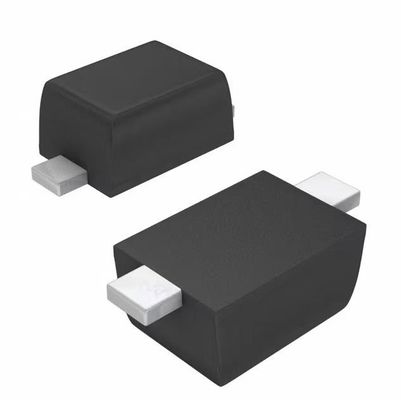

SDM20U40-7 Diode 40 V 250mA Montage en surface SOD-523 Récupération rapide
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SDM20U40-7 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Tension - inverse de C.C (Vr) (maximum): | 40 V | Actuel - moyenne rectifiée (E/S): | 250mA |
|---|---|---|---|
| Tension - en avant (Vf) (maximum) @ si: | 600 système mv @ 200 mA | Vitesse: | =< rapide 500ns de récupération, > 200mA (E/S) |
| Temps de rétablissement inverse (trr): | 10 NS | Actuel - fuite inverse @ Vr: | µA 5 @ 30 V |
| Capacité @ Vr, F: | 50pF @ 0V, 1MHz | Température de fonctionnement - jonction: | -65°C | 125°C |
Description de produit
SDM20U40-7 Diode 40 V 250mA Montage en surface SOD-523 Récupération rapide
Diode 40 V 250 mA Montage en surface SOD-523
Spécifications de SDM20U40-7
| TAPER | DESCRIPTION |
| Catégorie | Produits semi-conducteurs discrets |
| Diodes | |
| Redresseurs | |
| Diodes simples | |
| Fabricant | Diodes incorporées |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Actif |
| Technologie | Schottky |
| Tension - CC inverse (Vr) (Max) | 40V |
| Courant - Moyenne redressée (Io) | 250mA |
| Tension - Avant (Vf) (Max) @ If | 600 mV à 200 mA |
| Vitesse | Récupération rapide =< 500ns, > 200mA (Io) |
| Temps de récupération inverse (trr) | 10ns |
| Courant - Fuite inverse @ Vr | 5 µA à 30 V |
| Capacité @ Vr, F | 50pF @ 0V, 1MHz |
| Type de montage | Montage en surface |
| Paquet/caisse | SC-79, SOD-523 |
| Ensemble d'appareils du fournisseur | SOD-523 |
| Température de fonctionnement - Jonction | -65°C ~ 125°C |
| Numéro de produit de base | SDM20 |
CaractéristiquesdeSDM20U40-7
Faible chute de tension directe
Construction en anneau de garde pour la protection transitoire
Temps de récupération inverse négligeable
Faible capacité inverse
Ensemble de montage en surface ultra-petit
Totalement sans plomb et entièrement conforme RoHS (Remarques 1 et 2)
Sans halogène ni antimoine.Dispositif "vert" (Remarque 3)
Cette pièce est qualifiée selon les normes JEDEC (comme références dans AEC-Q) pour une haute fiabilité.
Une pièce conforme aux normes automobiles est disponible sous une fiche technique distincte (SDM20U40Q)
Données mécaniques deSDM20U40-7
Paquet : SOD523
Matériau de l'emballage : plastique moulé, composé de moulage « vert ».Classification d'inflammabilité UL 94V-0
Sensibilité à l'humidité : Niveau 1 selon J-STD-020
Bornes : placage sans plomb (finition étain mat).Soudable selon MIL-STD-202, Méthode 208
Polarité : bande cathodique
Poids : 0,002 gramme (approximatif)
Classifications environnementales et d'exportationdeSDM20U40-7
ATTRIBUT DESCRIPTION Statut RoHS Conforme ROHS3 Niveau de sensibilité à l'humidité (MSL) 1 (Illimité) Statut REACH REACH non affecté ECCN EAR99
