Module RF sans fil ADL5380ACPZ-R7 Démod Ic 400mhz-6ghz 24lfcsp
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ADL5380ACPZ-R7 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Fonction: | Démodulateur |
|---|---|---|---|
| Fréquence de LO: | 400MHz | 6GHz | Fréquence de rf: | 400MHz | 6GHz |
| P1dB: | 11.6dBm | Gain: | 6.9dB |
| Chiffre de bruit: | 10.9dB | Actuel - approvisionnement: | 245 mA |
Description de produit
Module RF sans fil ADL5380ACPZ-R7 Démod Ic 400mhz-6ghz 24lfcsp
Démodulateur RF IC 400 MHz ~ 6 GHz 24-WFQFN Pad exposé, CSP
Spécifications de ADL5380ACPZ-R7
| TAPER | DESCRIPTION |
| Catégorie | RF et sans fil |
| Démodulateurs RF | |
| Fabricant | Appareils analogiques Inc. |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Fonction | Démodulateur |
| Fréquence LO | 400 MHz ~ 6 GHz |
| Fréquence RF | 400 MHz ~ 6 GHz |
| P1dB | 11,6dBm |
| Gagner | 6.9dB |
| Facteur de bruit | 10.9dB |
| Offre actuelle | 245mA |
| Tension - Alimentation | 4.75V ~ 5.25V |
| Type de montage | Montage en surface |

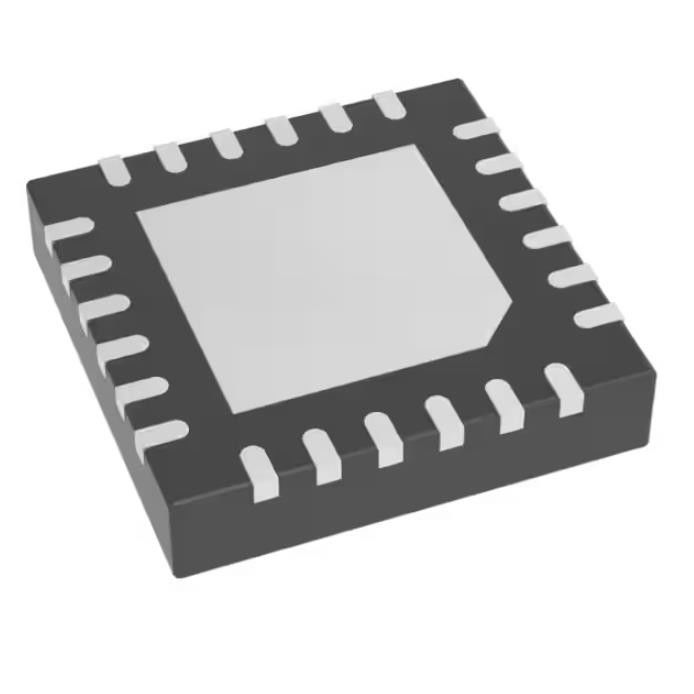

| Paquet/caisse | 24-WFQFN Coussin exposé, CSP |
| Ensemble d'appareils du fournisseur | 24-LFCSP (4x4) |
| Numéro de produit de base | ADL5380 |
Les caractéristiques deADL5380ACPZ-R7
Fréquence de fonctionnement RF et LO : 400 MHz à 6 GHz Entrée IP3
30 dBm à 900 MHz
28 dBm à 1900 MHz
Entrée IP2 : >65 dBm à 900 MHz
Entrée P1dB (IP1dB) : 11,6 dBm à 900 MHz
Facteur de bruit (NF)
10,9 dB à 900 MHz
11,7 dB à 1900 MHz
Gain de conversion de tension : ~7 dB
Précision de démodulation en quadrature à 900 MHz
Précision de phase : ~0,2°
Équilibre d'amplitude : ~0,07 dB
Bande passante de démodulation : ~390 MHz
Entraînement I/Q en bande de base : 2 V pp dans 200 Ω
Alimentation 5 V unique
ApplicationsdeADL5380ACPZ-R7
Cellulaire W-CDMA/GSM/LTE
Radios micro-ondes point à (multi) point
Sans fil haut débit et WiMAX
Classifications environnementales et d'exportation deADL5380ACPZ-R7
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
