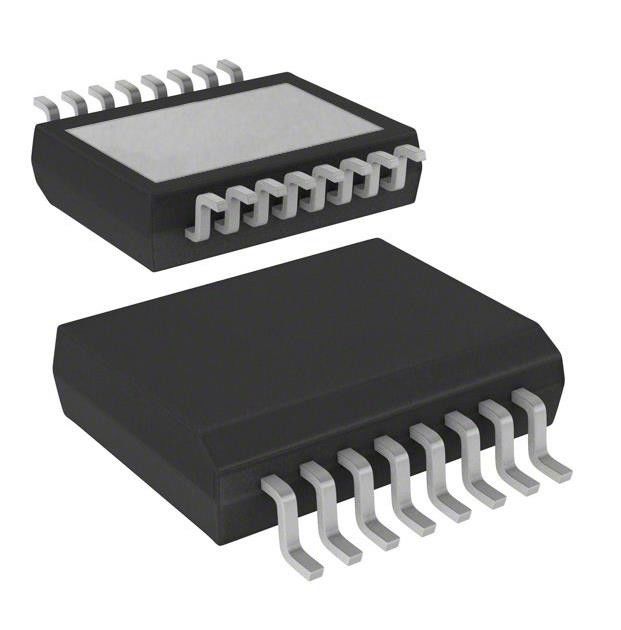

VND7030AJTR Commutateur d'alimentation/Pilote IC 1:1 N-Channel 40A PowerSSO-16
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | VND7030AJTR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de sorties: | 2 | Ratio - Entrée:sortie: | 1:1 |
|---|---|---|---|
| Configuration de sortie: | Côté élevé | Type de sortie: | N-canal |
| Interface: | "MARCHE/ARRÊT" | Tension - Charge: | 4V | 28V |
| Tension - approvisionnement (Vcc/Vdd): | Non requis | Actuel - sortie (maximum): | 40A |
Description de produit
VND7030AJTR Commutateur d'alimentation / pilote IC 1:1 N-canal 40A PowerSSO-16
Le système de surveillance de la sécurité des véhicules doit être conforme à la norme ISO/IEC 17049.
Les spécifications deLe VND7030AJTR
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Commutateurs de distribution d'électricité, conducteurs de charge | |
| Mfr | STMicroélectronique |
| Série | VIPowerTM |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Type de commutateur | Objectif général |
| Nombre de sorties | 2 |
| Ratio - Entrée:sortie | 1:1 |
| Configuration de sortie | Le côté supérieur |
| Type de sortie | N-canal |
| Interface | En marche/arrêt |
| Voltage - charge | 4V à 28V |
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd) | Pas nécessaire |
| Courant - sortie (maximum) | 40A |
| Rds On (type) | 31 mOhm |
| Type d'entrée | Ne pas inverser |
| Caractéristiques | Redémarrage automatique, drapeau d'état |
| Protection contre les défauts | Limitation du courant (fixé), détection de charge ouverte, sur température, sur tension, UVLO |
| Température de fonctionnement | -40°C à 150°C (TJ) |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | Pour le PowerSSO-16 |
| Emballage / boîtier | 16-PowerLFSOP (0,154", largeur de 3,90 mm) |
| Numéro du produit de base | VND7030 |
CaractéristiquesdeLe VND7030AJTR
• qualifiés en automobile
• Généraux
− pilote intelligent à double canal avec rétroaction analogique MultiSense
− très faible courant de veille
- Compatible avec les sorties CMOS 3 V et 5 V
• Fonctions de diagnostic MultiSense
− Réaction analogique multiplexée de: courant de charge avec miroir de courant proportionnel de haute précision, tension d'alimentation VCC et température du dispositif TCHIP
− Indication de surcharge et de courte distance au sol (limitation de puissance)
− Indication d'arrêt thermique
− détection de charge ouverte à l'état OFF
− Récupération de la sortie à la détection VCC
− Activer/ désactiver le sens
• Des protections
- Arrêt sous tension
− Serrage de surtension
− Limitation du courant de charge
− Autodétermination des transitoires thermiques rapides
- Fermeture configurable en cas de surchauffe ou de limitation de puissance avec broche de réinitialisation dédiée
− Perte de terrain et perte de VCC
− batterie arrière avec composants externes
- Protection contre les décharges électrostatiques
• Généraux
− pilote intelligent à double canal avec rétroaction analogique MultiSense
− très faible courant de veille
- Compatible avec les sorties CMOS 3 V et 5 V
• Fonctions de diagnostic MultiSense
− Réaction analogique multiplexée de: courant de charge avec miroir de courant proportionnel de haute précision, tension d'alimentation VCC et température du dispositif TCHIP
− Indication de surcharge et de courte distance au sol (limitation de puissance)
− Indication d'arrêt thermique
− détection de charge ouverte à l'état OFF
− Récupération de la sortie à la détection VCC
− Activer/ désactiver le sens
• Des protections
- Arrêt sous tension
− Serrage de surtension
− Limitation du courant de charge
− Autodétermination des transitoires thermiques rapides
- Fermeture configurable en cas de surchauffe ou de limitation de puissance avec broche de réinitialisation dédiée
− Perte de terrain et perte de VCC
− batterie arrière avec composants externes
- Protection contre les décharges électrostatiques
ApplicationsdeLe VND7030AJTR
• Tous les types de charges résistives, inductives et capacitives automobiles
• Spécialement conçus pour les feux de signalisation automobiles (jusqu'à 2 combinaisons arrière parallèles ou LED P21W ou SAE1156 et R5W)
Classifications environnementales et d'exportationdeLe VND7030AJTR
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
