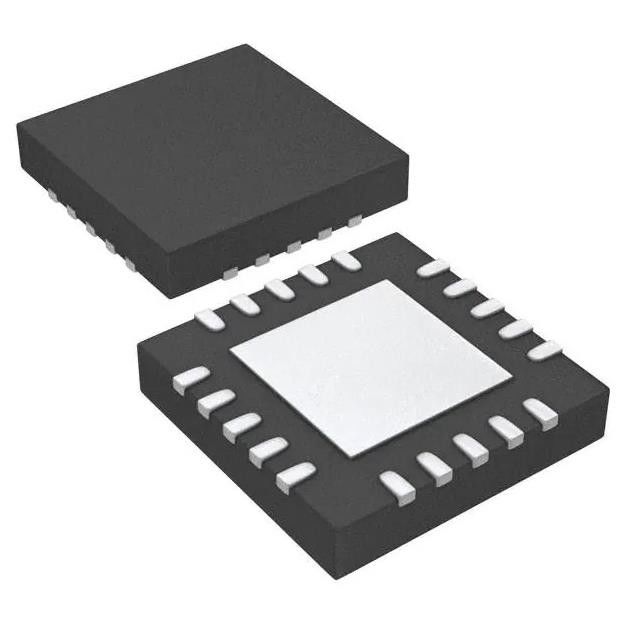

TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Régulateur de tension linéaire
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS7A8300RGWR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Configuration de sortie: | Positif | Type de sortie: | Réglable/programmable |
|---|---|---|---|
| Nombre de régulateurs: | 1 | Tension - entrée (maximum): | 6.5V |
| Tension - sortie (minute/fixe): | 0.8V | Tension - sortie (maximum): | 0.2V @ 2A |
| Actuel - sortie: | 2A | ||
Description de produit
TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Régulateur de tension linéaire
Régulateur de tension linéaire IC Positif Ajustable/Programmable 1 Sortie 2A 20-VQFN (5x5)
Spécifications deTPS7A8300RGWR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Linéaire | |
| Fabricant | Texas Instruments |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Actif |
| Configuration de sortie | Positif |
| Le type de sortie | Réglable/programmable |
| Nombre de régulateurs | 1 |
| Tension - Entrée (Max) | 6.5V |
| Tension - Sortie (Min/Fixe) | 0.8V |
| Tension - Sortie (Max) | 5V |
| Chute de tension (max) | 0,2 V à 2 A |
| Courant - Sortie | 2A |
| Courant - Repos (Iq) | 4mA |
| Courant - Alimentation (Max) | 5mA |
| PSRR | 40dB (1MHz) |
| Caractéristiques de contrôle | Activer, Power Good, Soft Start |
| Caractéristiques de protection | Verrouillage de surintensité, de température excessive et de sous-tension (UVLO) |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | Coussin exposé 20-VQFN |
| Ensemble d'appareils du fournisseur | 20-VQFN (5x5) |
| Numéro de produit de base | TPS7A8300 |
Les caractéristiques deTPS7A8300RGWR
•Décrochage ultra-faible : 125 mV maximum à 2 A
•Bruit de tension de sortie : 6 μVRM
•Rejet d'ondulation d'alimentation :
- 40 dB à 1 MHz Plage de tension d'entrée :
- Sans BIAS : 1,4 V à 6,5 V
- Avec BIAS : 1,1 V à 6,5 V Deux modes de tension de sortie :
- Version ANY-OUTTM (programmable par l'utilisateur
Sortie via PCB Layout):
- Aucune résistance externe requise
- Plage de tension de sortie : 0,8 V à 3,95 V
- Version Réglable :
- Plage de tension de sortie : 0,8 V à 5,0 V
Précision de 1,0 % sur la ligne, la charge et la température
•Stable avec un condensateur céramique de sortie de 22 uF
•Sortie de démarrage progressif programmable
•Sortie Power-Good (PG)
•Forfaits disponibles :
- 5 mm × 5 mm VQFN-20
- VQFN-20 de 3,5 mm × 3,5 mm
ApplicationsdeTPS7A8300RGWR
•Composants RF, IF : VCO, ADC, DAC, LVDS
•Infrastructure sans fil : SerDes, FPGA, DSPTM
•Test et mesure
•Instrumentation, médical et audio
Classifications environnementales et d'exportationonsdeTPS7A8300RGWR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
