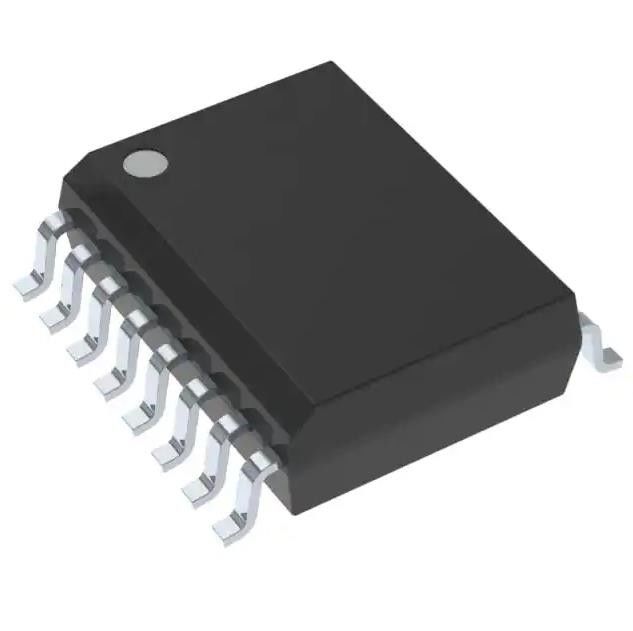

AMC1305L25DWR Module isolé 16B 78K LVDS SÉRIE 16-SOIC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | AMC1305L25DWR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | AMC1305L25DWR | Nombre de canaux: | 1 |
|---|---|---|---|
| Résolution (peu): | 16 b | Taux d'échantillonnage (par seconde): | 78k |
| Tension - approvisionnement: | 3V | 5.5V | Température de fonctionnement: | -40°C | 125°C |
| Paquet de dispositif de fournisseur: | 16-SOIC | Interface de données: | LVDS - Publication périodique |
| Surligner: | AMC1305L25DWR,module isolé 16B 78K,module isolé LVDS 16B |
||
Description de produit
AMC1305L25DWR Optocoupleurs de sortie de transistor 16 b 78k LVDS - Série 16-SOIC
Module isolé 16 b 78k LVDS - Série 16-SOIC
Les caractéristiques deAMC1305L25DWR
• Famille à broche compatible optimisée pour les mesures de courant basées sur des résistances shunt :
– Plages de tension d'entrée ±50 mV ou ±250 mV
– Options d'interface numérique CMOS ou LVDS
• Excellentes performances CC prenant en charge une détection de haute précision au niveau du système :
– Erreur de décalage : ±50 µV ou ±150 µV (max)
– Dérive de décalage : 1,3 µV/°C (max)
– Erreur de gain : ±0,3 % (max)
– Dérive de gain : ±40 ppm/°C (max)
• Certifications liées à la sécurité :
– Isolation renforcée 7000-VPK par
DIN VDE V 0884-11 : 2017-01
– Isolation 5000-VRMS pendant 1 minute selon UL1577
– N° CAN/CSAAcceptation des composants 5A
notice de service et équipement terminal CEI 62368-1
standard
• Immunité aux transitoires : 15 kV/µs (min)
• Haute immunité aux champs électromagnétiques
(voir note d'application SLLA181A)
• Entrée d'horloge externe de 5 MHz à 20 MHz pour
synchronisation plus facile au niveau du système
• Entièrement spécifié sur l'industrie étendue
écart de température
Attributs du produit deAMC1305L25DWR
|
Fabricant
|
Texas Instruments
|
|
Série
|
-
|
|
Produit
|
AMC1305L25DWR
|
|
Taper
|
Module isolé
|
|
Nombre de canaux
|
1
|
|
Résolution (bits)
|
16 b
|
|
Taux d'échantillonnage (par seconde)
|
78k
|
|
Interface de données
|
LVDS - Série
|
|
Source d'alimentation en tension
|
Analogique et Numérique
|
|
Tension - Alimentation
|
3V ~ 5.5V
|
|
Température de fonctionnement
|
-40°C ~ 125°C
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
16-SOIC (0,295", largeur 7,50 mm)
|
|
Ensemble d'appareils du fournisseur
|
16-SOIC
|
|
Numéro de produit de base
|
AMC1305
|
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ApplicationsdeAMC1305L25DWR
• Détection de courant basée sur une résistance shunt dans :
– Motorisations industrielles
– Onduleurs photovoltaïques
- Alimentations sans interruption
• Détection de tension isolée
