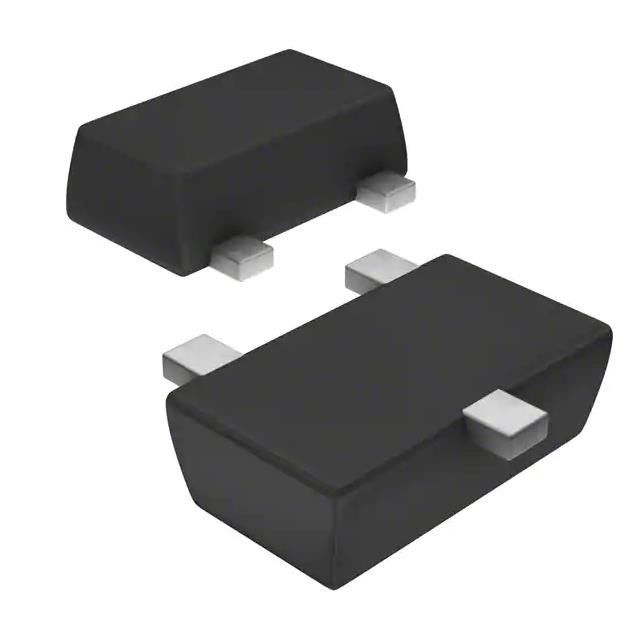

ZXMS6004FFTA IC PILOTE D'ALIMENTATION N-CHAN 1:1 SOT23F 1.3A 60V SOT-23F
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | ZXMS6004FFTA |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | ZXMS6004FFTA | Nombre de sorties: | 1 |
|---|---|---|---|
| Rapport - entrée : Sortie: | 1:1 | Tension - charge: | 60V (maximum) |
| Tension - approvisionnement (Vcc/Vdd): | 3.3V, 5V | Actuel - sortie (maximum): | 1.3A |
Description de produit
ZXMS6004FFTA IC PILOTE D'ALIMENTATION N-CHAN 1:1 SOT23F 1.3A 60V SOT-23F
Interrupteur d'alimentation/pilote 1:1 N-Channel 1.3A SOT-23F
Les caractéristiques deZXMS6004FFTA
Ensemble compact de dissipation haute puissance
Faible courant d'entrée
Entrée de niveau logique (3,3 V et 5 V)
Protection contre les courts-circuits avec redémarrage automatique
Protection contre les surtensions (pince active)
Arrêt thermique avec redémarrage automatique
Protection contre les surintensités
Protection d'entrée (ESD)
Courant nominal continu élevé
Totalement sans plomb et entièrement conforme RoHS (Remarques 1 et 2)
Sans halogène ni antimoine.Dispositif "vert" (Remarque 3)
Spécifications deZXMS6004FFTA
|
Série
|
Automobile, AEC-Q101, INTELLIFE®
|
|
Produit
|
ZXMS6004FFTA |
|
Type de commutateur
|
Usage général
|
|
Nombre de sorties
|
1
|
|
Rapport - Entrée:Sortie
|
1:1
|
|
Configuration de sortie
|
Côté bas
|
|
Le type de sortie
|
Canal N
|
|
Interface
|
Allumé éteint
|
|
Tension - Charge
|
60V (maximum)
|
|
Tension - Alimentation (Vcc/Vdd)
|
3.3V, 5V
|
|
Courant - Sortie (Max)
|
1.3A
|
|
Rds activé (typique)
|
350mOhms
|
|
Type d'entrée
|
Non-inverseur
|
|
Caractéristiques
|
Redémarrage automatique
|
|
Protection contre les pannes
|
Limitation de courant (fixe), surchauffe, surtension
|
|
Température de fonctionnement
|
-40°C ~ 150°C (TJ)
|
|
Type de montage
|
Montage en surface
|
|
Ensemble d'appareils du fournisseur
|
SOT-23F
|
|
Paquet/caisse
|
SOT-23-3 Fils plats
|
|
Numéro de produit de base
|
ZXMS6004
|
Classifications environnementales et d'exportation
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
Applications de ZXMS6004FFTA
Particulièrement adapté aux charges avec un courant d'appel élevé telles que
lampes et moteurs
Tous types de charges résistives, inductives et capacitives en commutation
applications
Commutateurs d'alimentation compatibles μC pour les applications 12V et 24V DC
Classement automobile
Remplace les relais électromécaniques et les circuits discrets
Capacités en mode linéaire - le circuit de protection à limitation de courant
est conçu pour se désactiver à faible VDS afin de minimiser la puissance d'état
dissipation.Le courant continu maximal de fonctionnement est donc
déterminé par la capacité thermique du boîtier/carte
combinaison, plutôt que par le circuit de protection.Cela ne
compromettre la capacité du produit à s'autoprotéger à faible VDS.
