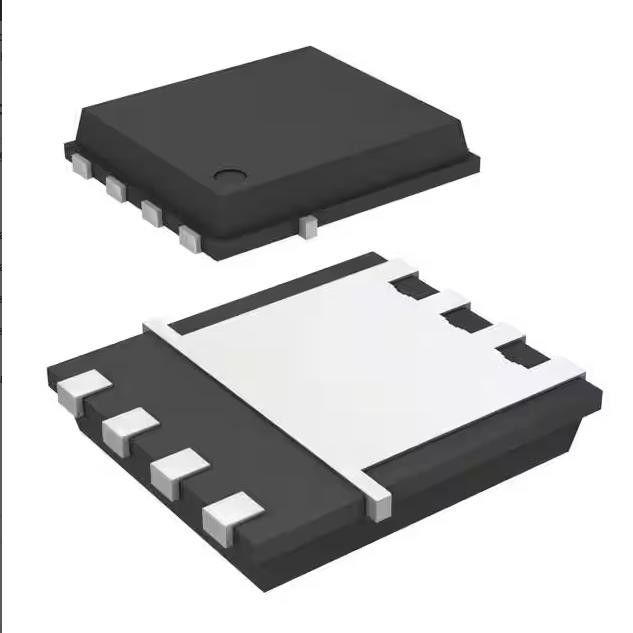

TPH2R306NH1, bâti extérieur à l'avance du N-canal 60 V 136A 800mW 170W 8-SOP de LQ
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | TPH2R306NH1, LQ |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | TPH2R306NH1, LQ | Type de FET: | N-canal |
|---|---|---|---|
| Vidangez à la tension de source (Vdss): | 60 V | Tension d'entraînement (Max Rds On, Min Rds On): | 6.5V, 10V |
| Identification de Vgs (Th) (maximum) @: | 4V @ 1mA | Vgs (maximum): | ±20V |
Description de produit
TPH2R306NH1, bâti extérieur à l'avance du N-canal 60 V 136A 800mW 170W 8-SOP de LQ
N-canal 60 V 136A (comité technique) 800mW (merci), avance extérieure du bâti 170W (comité technique) 8-SOP (5x5.75)
Caractéristiques de TPH2R306NH1, LQ
Type N-canal de FET
Transistor MOSFET de technologie (oxyde de métal)
Vidangez à la tension de source (Vdss) 60 V
Actuel - drain continu (identification) @ 25°C 136A (comité technique)
Tension d'entraînement (Max Rds On, Min Rds On) 6.5V, 10V
Le RDS sur (maximum) @ l'identification, Vgs 2.3mOhm @ 50A, 10V
Identification 4V @ 1mA de Vgs (Th) (maximum) @
Charge de porte (Qg) (maximum) @ Vgs 72 OR @ 10 V
Vgs ±20V (maximum)
Capacité d'entrée (Ciss) (maximum) @ Vds 6100 PF @ 30 V
Dissipation de puissance 800mW (maximum) (merci), 170W (comité technique)
Caractéristiques de TPH2R306NH1, LQ
|
Mfr
|
Semi-conducteur et stockage de Toshiba
|
|
Série
|
U-MOSVIII-H
|
|
Produit
|
TPH2R306NH1, LQ
|
|
Type de FET
|
N-canal
|
| Paquet | Bande et bobine |
|
Technologie
|
Transistor MOSFET (oxyde de métal)
|
|
Vidangez à la tension de source (Vdss)
|
60 V
|
|
Actuel - drain continu (identification) @ 25°C
|
136A (comité technique)
|
|
Tension d'entraînement (Max Rds On, Min Rds On)
|
6.5V, 10V
|
|
Le RDS sur (maximum) @ l'identification, Vgs
|
2.3mOhm @ 50A, 10V
|
|
Identification de Vgs (Th) (maximum) @
|
4V @ 1mA
|
|
Charge de porte (Qg) (maximum) @ Vgs
|
72 OR @ 10 V
|
|
Vgs (maximum)
|
±20V
|
|
Capacité d'entrée (Ciss) (maximum) @ Vds
|
6100 PF @ 30 V
|
|
Caractéristique de FET
|
-
|
|
Dissipation de puissance (maximum)
|
800mW (merci), 170W (comité technique)
|
|
Température de fonctionnement
|
150°C
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet de dispositif de fournisseur
|
Avance 8-SOP (5x5.75)
|
|
Paquet/cas
|
8-PowerTDFN
|
Classifications environnementales et d'exportation
| ATTRIBUT | DESCRIPTION |
|---|---|
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
