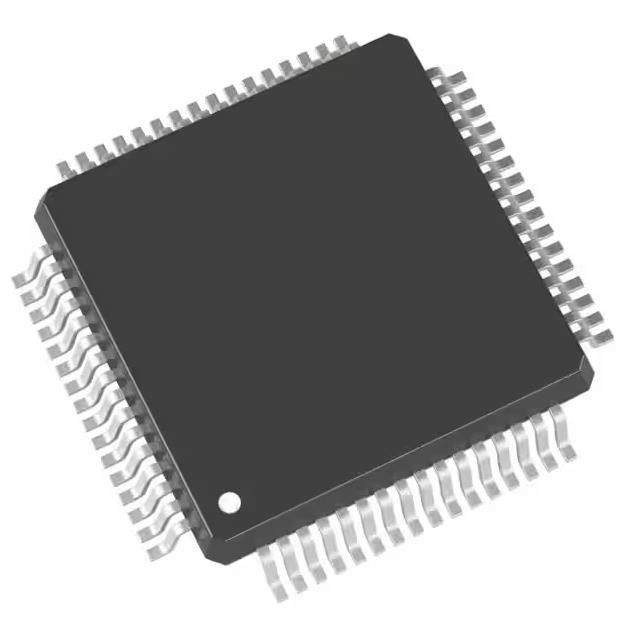

STM32F103RDT6 CI commutateur d'alimentation MCU 32BIT 384KB FLASH 64LQFP E/S 51
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | STM32F103RDT6 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | STM32F103RDT6 | Capacité de mémoire: | à un noyau à 32 bits |
|---|---|---|---|
| Vitesse: | 72KHz | Nombre d'entrée-sortie: | 51 |
| RAM Size: | 64K X 8 | Tension - approvisionnement (Vcc/Vdd): | 2V | 3.6V |
| Convertisseurs de données A/D: | 16x12b ; D/A 2x12b | Température de fonctionnement: | -40°C | 85°C (VENTRES) |
Description de produit
STM32F103RDT6 CI commutateur d'alimentation MCU 32BIT 384KB FLASH 64LQFP E/S 51
Circuit intégré de microcontrôleur ARM® Cortex®-M3 STM32F1 32 bits monocœur 24 MHz 256 Ko (256 K x 8) FLASH 100-LQFP (14x14)
La fiche technique STM32F103xC/D/E haute densité doit être lue conjointement avec le manuel de référence STM32F10xxx.
Pour plus d'informations sur la programmation, l'effacement et la protection de la mémoire Flash interne, veuillez vous référer au manuel de programmation Flash STM32F10xxx.
Les caractéristiques deSTM32F103RDT6
• Cœur : processeur Arm® 32 bits Cortex®-M3
– Fréquence maximale de 72 MHz, 1,25 DMIPS/MHz
(Dhrystone 2.1) performances à 0 accès mémoire à l'état d'attente
– Multiplication à cycle unique et division matérielle
• Souvenirs
– 256 à 512 Ko de mémoire Flash
– jusqu'à 64 Ko de SRAM
– Contrôleur de mémoire statique flexible avec 4 puces
Sélectionner.Prend en charge Compact Flash, SRAM,
Mémoires PSRAM, NOR et NAND
– Interface parallèle LCD, modes 8080/6800
• Gestion de l'horloge, de la réinitialisation et de l'approvisionnement
– Alimentation application 2,0 à 3,6 V et E/S
– POR, PDR et détecteur de tension programmable (PVD)
– Oscillateur à cristal de 4 à 16 MHz
- RC interne 8 MHz ajusté en usine
– RC interne 40 kHz avec étalonnage
– Oscillateur 32 kHz pour RTC avec étalonnage
• Batterie faible
– Modes veille, arrêt et veille
– Alimentation VBAT pour RTC et registres de sauvegarde
• 3 convertisseurs A/N 12 bits, 1 µs (jusqu'à 21 canaux)
– Plage de conversion : 0 à 3,6 V
– Capacité de triple échantillonnage et maintien
- Capteur de température
• 2 convertisseurs N/A 12 bits
Spécifications deSTM32F103RDT6
|
Fabricant
|
STMicroelectronics
|
|
Série
|
STM32F1
|
|
Produit
|
STM32F103RDT6
|
|
Processeur central
|
ARM® Cortex®-M3
|
|
Taille du noyau
|
Cœur unique 32 bits
|
|
Vitesse
|
72MHz
|
|
Connectivité
|
CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB
|
|
Périphériques
|
DMA, contrôle moteur PWM, PDR, POR, PVD, PWM, capteur de température, WDT
|
|
Nombre d'E/S
|
51
|
|
Taille de la mémoire du programme
|
384 Ko (384 Ko x 8)
|
|
Type de mémoire programme
|
ÉCLAIR
|
|
Taille EEPROM
|
-
|
|
Taille de la RAM
|
64K x 8
|
|
Tension - Alimentation (Vcc/Vdd)
|
2V ~ 3.6V
|
|
Convertisseurs de données
|
A/N 16x12b ;D/A 2x12b
|
|
Type d'oscillateur
|
Interne
|
|
Température de fonctionnement
|
-40°C ~ 85°C (TA)
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
64-LQFP
|
|
Ensemble d'appareils du fournisseur
|
64-LQFP (10x10)
|
|
Numéro de produit de base
|
STM32F103
|
Classifications environnementales et d'exportation
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
