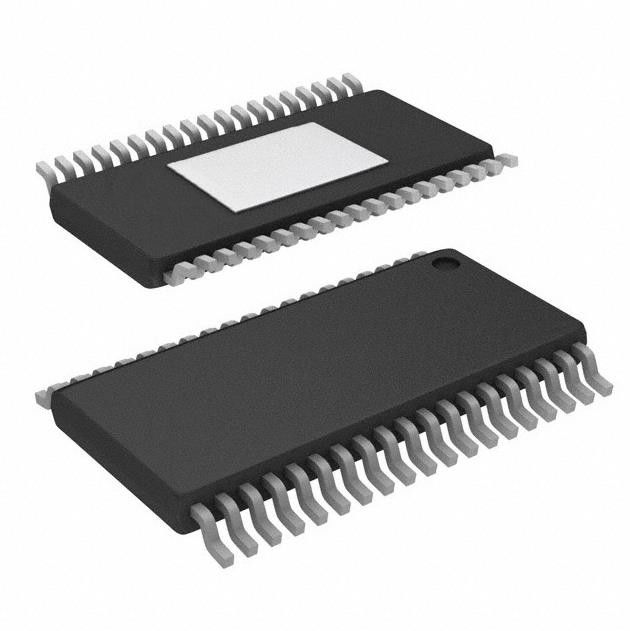

TLC6C5724QDAPRQ1 Pilote de LED de module RF sans fil 24 50mA 38-HTSSOP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | TLC6C5724QDAPRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | TLC6C5724QDAPRQ1 | Commutateurs internes: | Non |
|---|---|---|---|
| Nombre de sorties: | 24 | Tension - approvisionnement (minute): | 3V |
| Tension - approvisionnement (maximum): | 5.5V | Tension - sortie: | 8V |
| Actuel - sortie/Manche: | 50mA | Fréquence: | 4MHz, 8MHz |
Description de produit
TLC6C5724QDAPRQ1Module RF sans fil Pilote LED 24 50mA 38-HTSSOP
Amplificateur IC 1 canal (mono) classe AB 8-SOIC
Il existe des applications automobiles pour les indicateurs et pour le rétroéclairage LCD à gradation locale.Pour ces applications, de plus en plus de personnes pensent au multicanal
Des pilotes LED à courant constant sont nécessaires.L'exigence est d'obtenir la même intensité et la même température de couleur des LED.Pour la sécurité au niveau du système, il est nécessaire que les pilotes de LED puissent détecter les défauts.
Les caractéristiques deTLC6C5724QDAPRQ1
• AEC-Q100 qualifié pour les applications automobiles
– Niveau de température de l'appareil 1 : -40 °C à 125 °C, TA
• 24 canaux de sortie à courant constant
– Courant de sortie maximal de 50 mA
– Tension de sortie maximale de 8 V
– 3 groupes de sortie : OUTRn, OUTGn, OUTBn
• Ajustement du courant de sortie
- Correction de points 7 bits pour chaque canal
- Contrôle d'intensité 8 bits pour chaque groupe
• Générateur de niveaux de gris PWM intégré
– Gradation PWM pour chaque canal individuel
– Mode niveaux de gris global réglable : 12 bits, 10 bits, 8 bits
• Protection et diagnostic
- Détection d'ouverture de LED, détection de court-circuit de LED, détection de court-circuit à GND de sortie
- Détection de court-circuit à broche adjacente
– Avertissement pré-thermique, arrêt thermique
– Détection d'ouverture et de court-circuit de la résistance IREF et
-Protection
– Negate Bit Toggle pour la détection d'erreur GCLK et
Vérification des erreurs de registre LOD_LSD
– Auto-test du circuit LOD_LSD
Spécifications deTLC6C5724QDAPRQ1
|
Fabricant
|
Texas Instruments
|
|
Série
|
Automobile, AEC-Q100
|
|
État du produit
|
Actif
|
| Emballer | Bande et bobine (TR) |
|
Taper
|
Linéaire
|
|
Topologie
|
-
|
|
Commutateur(s) interne(s)
|
Non
|
|
Nombre de sorties
|
24
|
|
Tension - Alimentation (Min)
|
3V
|
|
Tension - Alimentation (Max)
|
5.5V
|
|
Tension - Sortie
|
8V
|
|
Courant - Sortie / Canal
|
50mA
|
|
Fréquence
|
4 MHz, 8 MHz
|
|
Atténuation
|
PWM
|
|
Applications
|
Automobile, rétro-éclairage, éclairage
|
|
Température de fonctionnement
|
-40°C ~ 125°C (TA)
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
38-PowerTSSOP (0,240", 6,10 mm de largeur)
|
|
Ensemble d'appareils du fournisseur
|
38-HTSSOP
|
|
Numéro de produit de base
|
TLC6C5724
|
plage (−10 ̊
Classifications environnementales et d'exportation
wh avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICATIONS deTLC6C5724QDAPRQ1
• Pôle Automobile
• Affichage de gradation locale automobile
• Façade automobile
• Panneau de commande CVC automobile
• Affichage de la console centrale automobile
• Éclairage d'intérieur automobile et d'ambiance RVB
• Changement de vitesse automobile par câble et levier de vitesse
