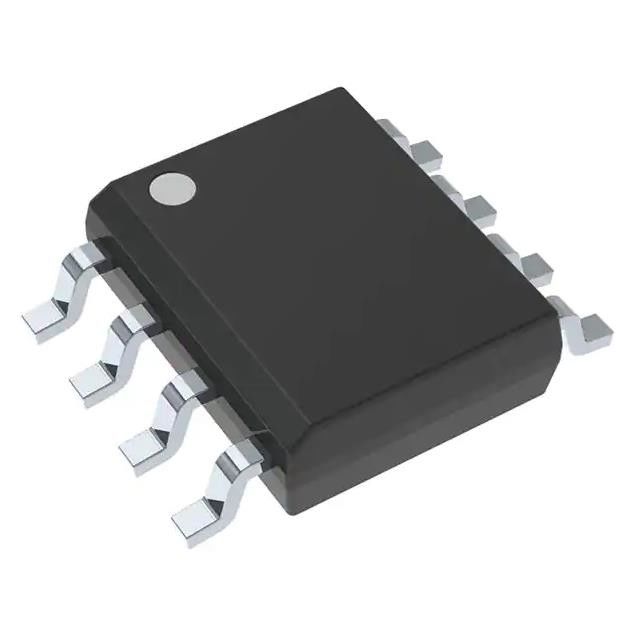

Émetteur-récepteur demi LVDS 8-SOIC de la puce 1/1 de circuit intégré de SN65MLVD200ADR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | SN65MLVD200ADR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | SN65MLVD200ADR | Protocole: | LVDS, multipoint |
|---|---|---|---|
| Hystérésis de récepteur: | 25 système mv | Débit: | 100Mbps |
| Tension - approvisionnement: | 3V | 3.6V | Température de fonctionnement: | -40°C | 85°C |
| Montage du type: | Bâti extérieur | Paquet de dispositif de fournisseur: | 8-SOIC |
Description de produit
Émetteur-récepteur demi LVDS 8-SOIC de la puce 1/1 de circuit intégré de SN65MLVD200ADR
1/1 émetteur-récepteur demi LVDS, 8-SOIC multipoint
Caractéristiques de SN65MLVD200ADR
30-Ω différentiel de basse tension à 55-Ω modules de commande de ligne et récepteurs pour signaler les taux (1) jusqu'à 100 Mbps, fréquences du signal d'horloge jusqu'à 50 mégahertz
Les récepteurs de type 1 incorporent 25 système mv d'hystérésis (SN65MLVD200A, SN65MLVD202A)
Le type-2 récepteurs fournissent un seuil de la compensation (100 système mv) pour détecter les états à circuit ouvert et d'Oisif-autobus (SN65MLVD204A, SN65MLVD205A)
Rencontre ou dépasse le M-LVDS TIA/EIA-899 standard pour l'échange de données multipoint
Le conducteur commandé Output Voltage Transition chronomètre pour la qualité du signal améliorée
-1V à 3,4 V de chaîne de tension de Commun-mode permet le transfert des données avec 2 V du bruit au sol
L'autobus goupille à grande impédance si handicapé ou Vcc $1.5V
dispositifs 200-Mbps disponibles (SN65MLVD201, SN65MLVD203, SN65MLVD206, SN65MLVD207)
La protection de Pin ESD d'autobus dépasse 8 kilovolts
Paquets disponibles : - 8-Pin SOIC
SN65MLVD200A, SN65MLVD204A 14-Pin SOIC
SN65MLVD202A, SN65MLVD205A
Solutions de rechange améliorées aux dispositifs de SN65MLVD200, de SN65MLVD202A, de SN65MLVD204A, et de SN65MLVD205A
Caractéristiques de SN65MLVD200ADR
|
Mfr
|
Texas Instruments
|
|
| Paquet | Bande et bobine | |
|
Série
|
-
|
|
|
Produit
|
SN65MLVD200ADR
|
|
|
Type
|
Émetteur-récepteur
|
|
|
Protocole
|
LVDS, multipoint
|
|
|
Nombre de conducteurs/de récepteurs
|
1/1
|
|
|
Duplex
|
Moitié
|
|
|
Hystérésis de récepteur
|
25 système mv
|
|
|
Débit
|
100Mbps
|
|
|
Tension - approvisionnement
|
3V | 3.6V
|
|
|
Température de fonctionnement
|
-40°C | 85°C
|
|
|
Montage du type
|
Bâti extérieur
|
|
|
Paquet/cas
|
8-SOIC (0,154", largeur de 3.90mm)
|
|
|
Paquet de dispositif de fournisseur
|
8-SOIC
|
|
|
Nombre bas de produit
|
65MLVD200
|
gamme (̊ −10
Classifications environnementales et d'exportation
avck- de wh
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
Applications de SN65MLVD200ADR
· De basse puissance, ultra-rapide, Court-portée Altemative
à TIA/EIA-485
· Carte mère ou données multipoint câblées et horloge
Transmission
· Stations de base cellulaires · Commutateurs de central téléphonique · Commutateurs et routeurs de réseau
