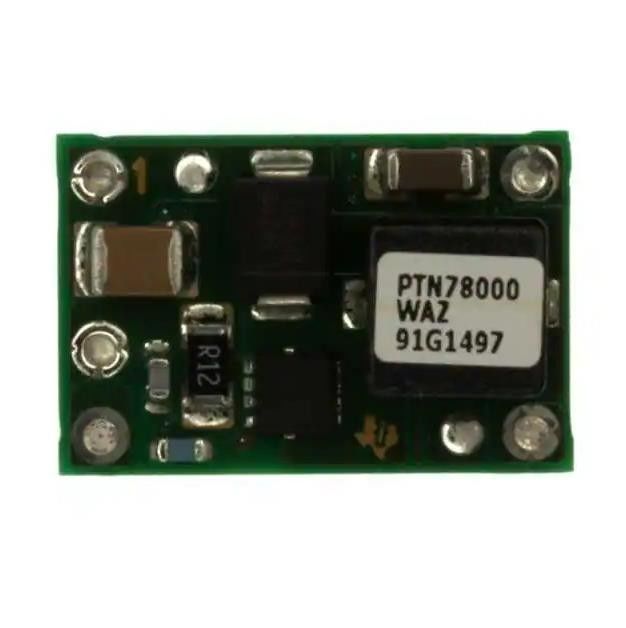

Convertisseur CC du module PTN78000WAZT 1 sortie 2,5 ~ 12,6 V 1,5 A 7 V - entrée 36 V
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | PTN78000WAZT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | PTN78000WAZT | Nombre de sorties: | 1 |
|---|---|---|---|
| Tension - entrée (minute): | 7V | Tension - entrée (maximum): | 36V |
| Tension - sortie: | 2,5 | 12.6V | Actuel - sortie (maximum): | 1.5A |
| Caractéristiques: | OCP, OTP, UVLO | Paquet/cas: | Module 5-SMD |
Description de produit
Convertisseur CC du module PTN78000WAZT 1 sortie 2,5 ~ 12,6 V 1,5 A 7 V - entrée 36 V
Module PoL non isolé Convertisseur CC CC 1 sortie 2,5 ~ 12,6 V 1,5 A 7 V - 36 V entrée
Le PTN78000 est une série de régulateurs à découpage intégrés (ISR) abaisseurs à haut rendement, qui représentent la troisième génération dans l'évolution de la populaire série de produits 78ST100.Dans les nouvelles conceptions, il doit être envisagé à la place des séries 78ST100, PT78ST100, PT5100 et PT6100 de produits à broche unique en ligne (SIP).Le PTN78000 est plus petit et plus léger que ses prédécesseurs et présente des caractéristiques de performances électriques similaires ou améliorées. Le boîtier double face sans boîtier présente également des caractéristiques thermiques améliorées et est compatible avec la feuille de route de TI pour RoHS et la conformité sans plomb.
Les caractéristiques dePTN78000WAZT
Courant de sortie de 1,5 A · Large tension d'entrée
(7V à 36V)/(15V à 36V)
Réglage de la tension de sortie large (2,5 V à 12,6 V)/(11,85 V à 22 V)
Haute efficacité (jusqu'à 95 %)
Inhibition Marche/Arrêt
Verrouillage de sous-tension
Limite de courant de sortie
Arrêt en cas de surchauffe
Température de fonctionnement : -40 °C à 85 °C
Ensemble de montage en surface disponible
Spécifications dePTN78000WAZT
|
Fabricant
|
Texas Instruments
|
|
Produit
|
PTN78000WAZT
|
|
Taper
|
Module PoL non isolé
|
|
Nombre de sorties
|
1
|
|
Tension - Entrée (Min)
|
7V
|
|
Tension - Entrée (Max)
|
36V
|
|
Tension - Sortie 1
|
2.5 ~ 12.6V
|
|
Courant - Sortie (Max)
|
1.5A
|
|
Applications
|
ITE (Commercial)
|
|
Caractéristiques
|
OCP, OTP, UVLO
|
|
Température de fonctionnement
|
-40°C ~ 85°C
|
|
Efficacité
|
91%
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
Module 5 CMS
|
|
Taille / Dimension
|
0,75 po de longueur x 0,50 po de largeur x 0,36 po de hauteur (19,1 mm x 12,7 mm x 9,1 mm)
|
plage (−10 ̊
Classifications environnementales et d'exportation
wh avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH concernés |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
APPLICATIONS du PTN78000WAZT
Systèmes HVAC, test et mesure, instrumentation médicale, adaptateurs AC/DC pour véhicules, marine et avionique
