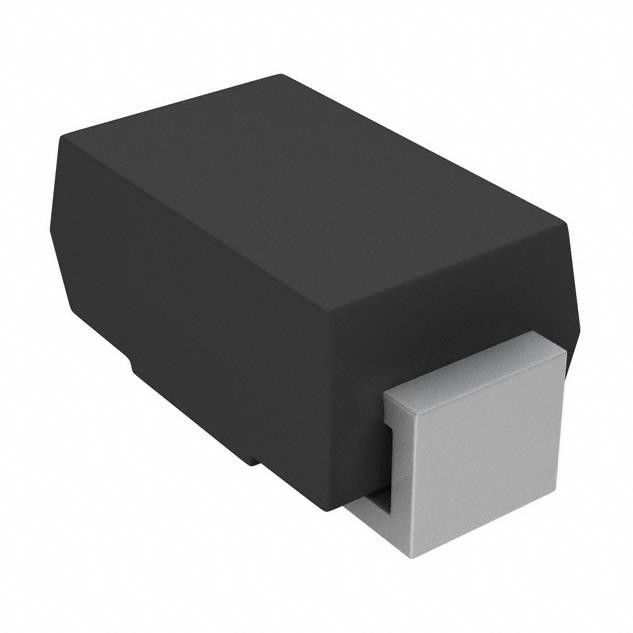

ES1B-E3 Diode 61T 100 V 1A Montage en surface DO-214AC (SMA) 920 mV à 1 A
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | ES1B-E3 61T |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nom de partie: | ES1B-E3 61T | Tension - en avant (Vf) (maximum) @ si: | 920 système mv @ 1 A |
|---|---|---|---|
| IFSM: | 30 A | TRR: | 15 NS |
| Maximum de TJ.: | 150 °C | Paquet: | SMA (DO-214AC) |
Description de produit
ES1B-E3 Diode 61T 100 V 1A Montage en surface DO-214AC (SMA) 920 mV à 1 A
Diodes Zener à usage général dans un fil petit et plat SOD123F Montage en surface
Boîtier en plastique de l'appareil (SMD)
Les caractéristiques deES1B-E3 61T
• Ensemble profil bas
• Idéal pour le placement automatisé
• Jonction de pastilles passivées au verre
• Temps de récupération ultrarapides pour une efficacité élevée
• Basse tension directe, faibles pertes de puissance
• Capacité de surtension vers l'avant élevée
• Répond au niveau 1 MSL, selon J-STD-020,
Pic maximum LF de 260 °C
• Qualifié AEC-Q101 disponible
- Code de commande automobile : P/NHE3 ou P/NHM3
Boîtier : SMA (DO-214AC)
Le composé de moulage répond à la cote d'inflammabilité UL 94 V-0
Base P/N-E3 - Conforme RoHS, qualité commerciale
Base P/N-M3 - sans halogène, conforme RoHS, commercial
grade
Base P/NHE3_X - Conforme RoHS et qualifié AEC-Q101
Base P/NHM3_X - sans halogène, conforme RoHS et
Qualifié AEC-Q101
("_X" indique le code de révision, par exemple A, B, .....)
Bornes : fils étamés mats, soudables par
J-STD-002 et JESD 22-B102
Les suffixes E3, M3, HE3 et HM3 sont conformes à la norme JESD 201 classe 2
test des moustaches
Attributs du produitdeES1B-E3 61T
|
État du produit
|
Actif
|
|
Technologie
|
Standard
|
|
Tension - CC inverse (Vr) (Max)
|
100V
|
|
Courant - Moyenne redressée (Io)
|
1A
|
|
Tension - Avant (Vf) (Max) @ If
|
920 mV à 1 A
|
|
Vitesse
|
Récupération rapide =< 500ns, > 200mA (Io)
|
|
Temps de récupération inverse (trr)
|
25ns
|
|
Courant - Fuite inverse @ Vr
|
5 µA à 100 V
|
|
Capacité @ Vr, F
|
10pF @ 4V, 1MHz
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
DO-214AC, SMA
|
|
Ensemble d'appareils du fournisseur
|
DO-214AC (SMA)
|
|
Température de fonctionnement - Jonction
|
-55°C ~ 150°C
|
|
Numéro de produit de base
|
ES1
|
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
APPLICATIONS TYPIQUES du ES1B-E3 61T
Pour une utilisation en rectification haute fréquence et en roue libre
application dans les convertisseurs à découpage et les onduleurs pour
grand public, informatique, automobile et télécommunication.
