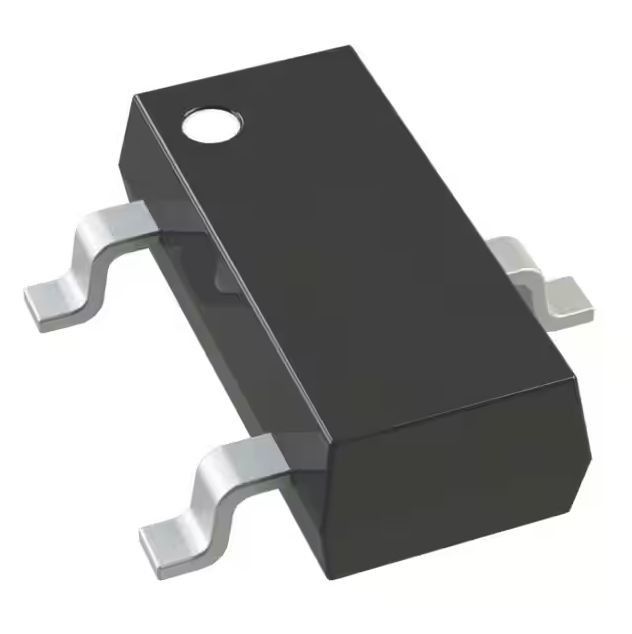

BAS70-7-F Diode TVS Diode SMD 70 V 70mA Montage en surface SOT-23-3
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | BAS70-7-F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Tension - inverse de C.C (Vr) (maximum): | 70 V | Actuel - moyenne rectifiée (E/S): | 70mA |
|---|---|---|---|
| Tension - en avant (Vf) (maximum) @ si: | 1 V @ 15 mA | Paquet/cas: | TO-236-3, SC-59, SOT-23-3 |
| Paquet de dispositif de fournisseur: | SOT-23-3 | Température de fonctionnement - jonction: | -55°C | 125°C |
Description de produit
BAS70 215 Diode 70 V 70 mA Montage en surface TO-236AB 70 V 70 mA TO-236AB
Les caractéristiques deBAS70-7-F
Basse tension d'activation
Commutation rapide
Anneau de garde de jonction PN pour la protection contre les transitoires et les décharges électrostatiques
Totalement sans plomb et entièrement conforme RoHS (Remarques 1 et 2)
Sans halogène ni antimoine.Appareil "vert" (Remarque 3
Attributs du produitdeBAS70-7-F
|
Technologie
|
Schottky
|
|
Tension - CC inverse (Vr) (Max)
|
70V
|
|
Courant - Moyenne redressée (Io)
|
70mA
|
|
Tension - Avant (Vf) (Max) @ If
|
1 V à 15 mA
|
|
Vitesse
|
Petit signal =< 200mA (Io), n'importe quelle vitesse
|
|
Temps de récupération inverse (trr)
|
5 ns
|
|
Courant - Fuite inverse @ Vr
|
100 nA à 50 V
|
|
Capacité @ Vr, F
|
2pF @ 0V, 1MHz
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
TO-236-3, SC-59, SOT-23-3
|
|
Ensemble d'appareils du fournisseur
|
SOT-23-3
|
|
Température de fonctionnement - Jonction
|
-55°C ~ 125°C
|
|
Numéro de produit de base
|
BAS70
|
Classifications environnementales et d'exportation deBAS70-7-F
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
Données mécaniques BAS70-7-F
Cas : SOT23
Matériau du boîtier : plastique moulé.Classification d'inflammabilité UL
Classement 94V-0
Sensibilité à l'humidité : Niveau 1 selon J-STD-020
Bornes : soudables selon MIL-STD-202, méthode 208
Placage sans plomb (fini étain mat recuit sur alliage 42
Grille de connexion)
Polarité : voir les schémas ci-dessous
Poids : 0,008 gramme (approximatif)
