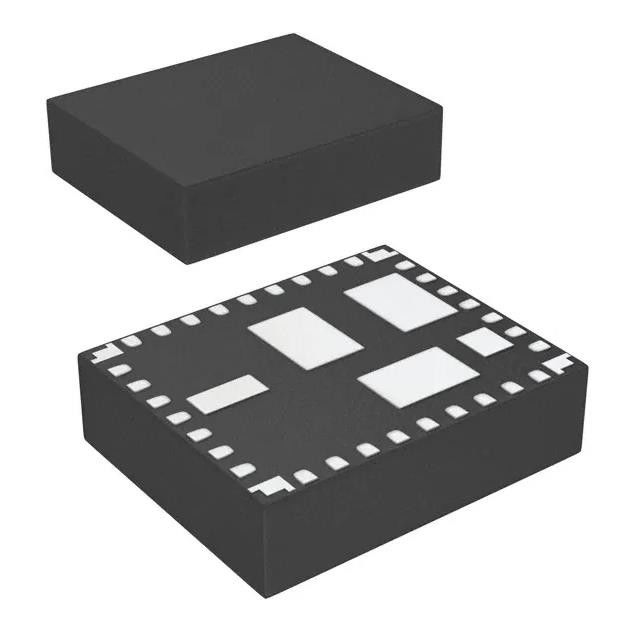

Le convertisseur non isolé 1 de C.C de LMZ35003RKGR PoL Module a produit 2,5 | 15V
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LMZ35003RKGR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Type: | PoL Module non isolé | Tension - entrée (minute): | 7V |
|---|---|---|---|
| Tension - entrée (maximum): | 50V | Tension - sortie 1: | 2,5 | 15V |
| Taille/dimension: | 0,43" L X 0,35" W X 0,11" H (11.0mm x 9.0mm x 2.8mm) | Paquet de dispositif de fournisseur: | 41-B1QFN (11x9) |
Description de produit
Le convertisseur non isolé 1 de C.C de LMZ35003RKGR PoL Module a produit 2,5 | 15V
Le convertisseur non isolé 1 de C.C de C.C de PoL Module a produit 2,5 | 15V 2.5A 7V - entrée 50V
Caractéristiques de LMZ35003RKGR
La solution intégrée complète de puissance laisse
Petite empreinte de pas, conception de Bas-profil
• Grand choix de tension d'entrée de 7 V à 50 V
• Sortie réglable de 2,5 V à 15 V
• capacité de crête 65-V
• Efficacités jusqu'à 96%
• Fréquence de changement réglable
(300 kilohertz à 1 mégahertz)
• Synchronise à une horloge externe
• Lent-commencement réglable
• Tension de sortie ordonnançant et dépistant
• Bonne sortie de puissance
• Lock-out programmable de sousvoltage (UVLO)
• Protection de surintensité de sortie
• Au-dessus de la protection de la température
• démarrage de sortie de Pré-polarisation
• Chaîne de température de fonctionnement : – 40°C à 85°C
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Alimentations d'énergie - bâti de conseil
Convertisseurs de C.C de C.C
|
|
Mfr
|
Instruments de T
|
|
Série
|
SWITCHER® SIMPLE
|
|
Statut de produit
|
Actif
|
|
Type
|
PoL Module non isolé
|
|
Nombre de sorties
|
1
|
|
Tension - entrée (minute)
|
7V
|
|
Tension - entrée (maximum)
|
50V
|
|
Tension - sortie 1
|
2,5 | 15V
|
|
Tension - sortie 2
|
-
|
|
Tension - sortie 3
|
-
|
|
Actuel - sortie (maximum)
|
2.5A
|
|
Applications
|
ITE (message publicitaire)
|
|
Caractéristiques
|
OCP, OTP, UVLO
|
|
Température de fonctionnement
|
-40°C | 85°C
|
|
Efficacité
|
93%
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
Module 41-BQFN
|
|
Taille/dimension
|
0,43" L X 0,35" W X 0,11" H (11.0mm x 9.0mm x 2.8mm)
|
|
Paquet de dispositif de fournisseur
|
41-B1QFN (11x9)
|
|
Caractéristiques de contrôle
|
Permettez, haute active
|
|
Nombre bas de produit
|
LMZ35003
|
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
Description de LMZ35003RKGR
Le module d'alimentation LMZ35003 est une solution intégrée facile à utiliser de puissance qui combine un 2.5-A
Convertisseur de DC/DC avec un inducteur protégé et passifs dans un profil bas, paquet de QFN. Ce total
la solution de puissance permet seulement cinq composants externes et élimine la compensation de boucle
et processus de sélection de pièce de magnetics. Le petit × de 9 millimètres 11 millimètres de × 2,8 millimètres, paquet de QFN est
facile à souder sur une carte électronique et permet une conception compacte de point-de-charge avec plus considérablement que 90%
efficacité et excellente capacité de dissipation de puissance. Le LMZ35003 offre la flexibilité et le featureset d'une conception discrète de point-de-charge et est idéal pour actionner un large éventail d'IC et de systèmes. La technologie du conditionnement avancée a les moyens un robuste et
solution fiable de puissance compatible avec des méthodes standard de support et d'essai de QFN.
