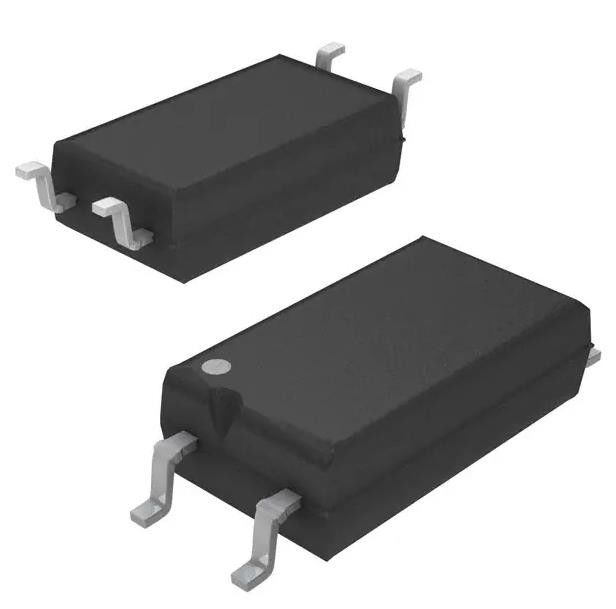

TCLT1002 Transistor d'optoisolant sortie 5000Vrms 1 canal 4-SOP
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TCLT1002 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 1 | Tension - isolement: | 5000Vrms |
|---|---|---|---|
| Rapport de transfert courant (minute): | 63% @ 10mA | Rapport de transfert courant (maximum): | 125% @ 10mA |
| Tournez sur/arrêtez le temps (le type): | 6µs, 5µs | Temps de montée / chute (type): | 3 μs, 4,7 μs |
| Type de sortie: | Transistor | Voltage - sortie (maximum): | 70V |
Description de produit
TCLT1002 Transistor d'optoisolant sortie 5000Vrms 1 canal 4-SOP
Les spécifications de TCLT1002
| Le type | Définition |
| Catégorie | Isolateurs |
| autres appareils de traitement de l'air | |
| Transistors, optoisolators de sortie photovoltaïque | |
| Mfr | Division optique des semi-conducteurs Vishay |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Nombre de chaînes | 1 |
| Voltage - Isolement | 5 000 Vrms |
| Ratio de transfert de courant (min) | 63% @ 10 mA |
| Ratio de transfert de courant (maximum) | 125% @ 10 mA |
| Temps d'allumage / d'arrêt (type) | 6 μs, 5 μs |
| Temps de montée / chute (type) | 3 μs, 4,7 μs |
| Type d'entrée | DC |
| Type de sortie | Transistors |
| Voltage - sortie (maximum) | Pour les appareils électriques |
| Courant - sortie / canal | 50 mA |
| Voltage - vers l'avant (Vf) (type) | 1.25V |
| Courant - courant continu vers l'avant (Si) (maximum) | 60 mA |
| Vce saturation (maximum) | 300 mV |
| Température de fonctionnement | -55°C à 100°C |
| Type de montage | Monture de surface |
| Emballage / boîtier | 4-SMD, aile de mouette |
| Paquet de dispositifs fournis par le fournisseur | 4-SOP |
| Numéro du produit de base | TCLT1002 |
Caractéristiques du TCLT1002
• SMD à profil bas 4 emballage plomb
• VIRM = 1050 V
• Flexibilité du CTR disponible voir les informations de commande
• Construction spéciale
• Capacité de couplage extrêmement faible
• Entrée en courant continu avec sortie en transistor
• Distance de rampage > 8 mm
Applications de TCLT1002
• Appareils électriques en mode commutateur
• Interface périphérique de l'ordinateur
• Interface système microprocesseur
Classifications environnementales et d'exportationTCLT1002
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.49.8000 |
