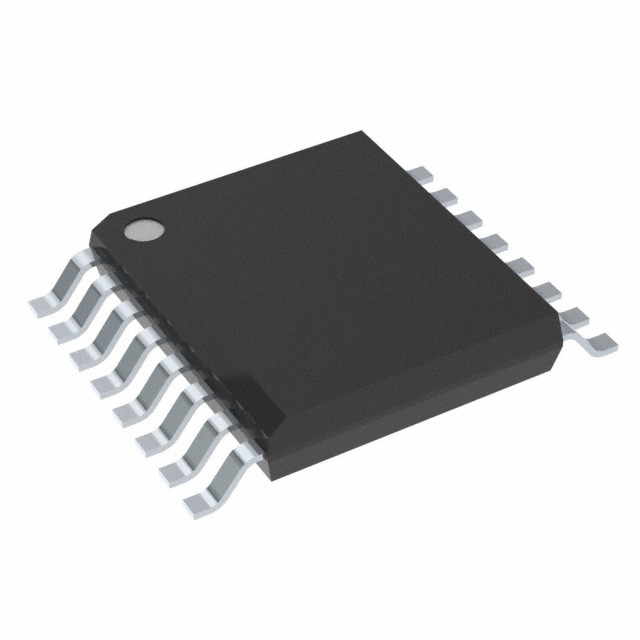

isolants à canal double 4Mbps ISO1212DBQR 16-SSOP de 2500Vrms Digital
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | ISO1212DBQR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Tension - isolement: | 2500Vrms | Tension - approvisionnement: | 2.25V | 5.5V |
|---|---|---|---|
| Température de fonctionnement: | -40°C | 125°C | Montage du type: | Bâti extérieur |
| Paquet/cas: | 16-SSOP (0,154", largeur de 3.90mm) | Paquet de dispositif de fournisseur: | 16-SSOP |
| Surligner: | isolants à canal double de 2500Vrms Digital,isolants à canal double de 4Mbps Digital,4Mbps ISO1212DBQR |
||
Description de produit
La Manche 4Mbps 25kV/µs CMTI 16-SSOP des isolants 2500Vrms 2 d'ISO1212DBQR Digital
Caractéristiques d'ISO1212DBQR
1• Conforme au CEI 61131-2 ; Type 1, 2, 3
les caractéristiques pour 24-V ont isolé les entrées numériques
• Appuis 9-V à l'entrée numérique de C.C 300-V et à C.A.
conceptions utilisant les résistances externes
• Limite actuelle précise pour la dissipation de basse puissance :
– 2,2 mA à 2,47 mA pour le type 3
– Jusqu'à 6,5 mA réglable
• Élimine le besoin d'alimentation d'énergie du côté champ
• Gamme élevée d'entrée-tension avec la polarité inverse
protection : ±60 V
• détection de Fil-coupure (référez-vous à TIDA-01509)
• Configurable comme approvisionnement ou entrée de descente
• Débits élevés : jusqu'à 4 Mbps
• Permettez à la goupille de multiplexer les signaux de sortie
• Immunité passagère élevée : ±70-kV/µs CMTI
• Grand choix d'approvisionnement (VCC1) : 2,25 V à 5,5 V
• Température ambiante de température ambiante : – 40°C à +125°C
• Options compactes de paquet :
– ISO1211 à canal unique, SOIC-8
– ISO1212 à canal double, SSOP-16
• Certifications sécuritaires :
– Isolation principale par VDE DIN V 0884-11
– Reconnaissance 1577, isolation d'UL 2500-VRMS
– le CEI 60950-1, le CEI 62368-1, le CEI 61010-1 et
Certifications du gigaoctet 4943.1-2011
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Isolants
Isolants de Digital
|
|
Série
|
ISO121x
|
|
Statut de produit
|
Actif
|
|
Technologie
|
Accouplement capacitif
|
|
Type
|
Usage universel
|
|
Puissance d'isolement
|
Non
|
|
Nombre de canaux
|
2
|
|
Entrées - côté 1/Side 2
|
0/2
|
|
Type de la Manche
|
Unidirectionnel
|
|
Tension - isolement
|
2500Vrms
|
|
Immunité passagère de mode commun (minute)
|
25kV/µs
|
|
Débit
|
4Mbps
|
|
TpLH/tpHL de retard de propagation (maximum)
|
140ns, 15ns
|
|
Déformation de durée d'impulsion (maximum)
|
-
|
|
Temps de hausse/automne (type)
|
3ns, 3ns
|
|
Tension - approvisionnement
|
2.25V | 5.5V
|
|
Température de fonctionnement
|
-40°C | 125°C
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
16-SSOP (0,154", largeur de 3.90mm)
|
|
Paquet de dispositif de fournisseur
|
16-SSOP
|
|
Nombre bas de produit
|
ISO1212
|
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
