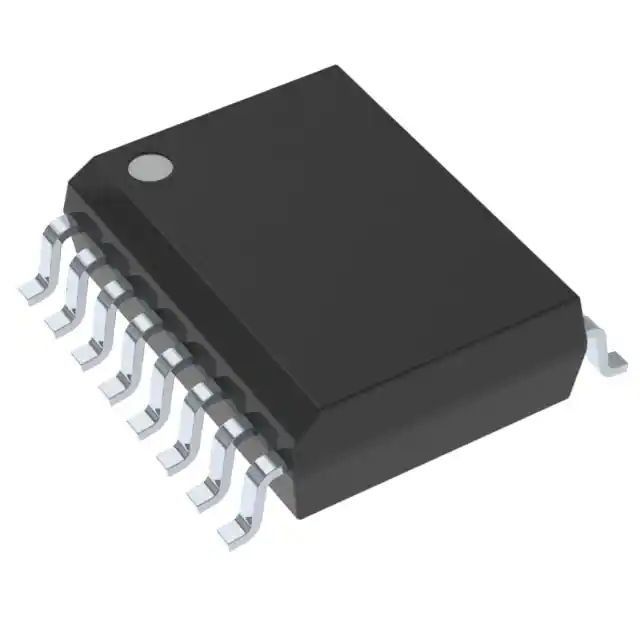

Conducteur de porte d'isolant de la puce 5700V RMS 5.5A de circuit intégré d'ISO5852SMDWREP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | ISO5852SMDWREP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Tension - isolement: | 5700Vrms | Immunité passagère de mode commun (minute): | 2.25V | 5.5V |
|---|---|---|---|
| Temps de hausse/automne (type): | 18ns, 20ns | Actuel - sortie haute, bas: | 1.5A, 3.4A |
| Actuel - production maximale: | 2.7A, 5.5A | Tension - approvisionnement de sortie: | 15V | 30V |
| Surligner: | Puce de circuit intégré d'ISO5852SMDWREP,puce de circuit intégré de 5700v RMS,5.5A ISO5852SMDWREP |
||
Description de produit
ISO5852SMDWREP couplant 5700Vrms 1 le conducteur de porte d'isolants de la Manche 16-SOIC 5.5A
Caractéristiques d'ISO5852SMDWREP
1• coupure minimum du Commun-mode 100-kV/μs
Immunité (CMTI) à vcm = 1500 V
• Dédoublez les sorties pour fournir la source de la crête 2.5-A et
courants d'évier de la crête 5-A
• Délai de propagation court : 76 NS (type),
110 NS (maximum)
• 2-A Miller Clamp actif
• Bride de court-circuit de sortie
• D'arrêt doux (STO) pendant le court-circuit
• L'alarme de défaut sur la détection de désaturation est
Signalé sur le VOL et la remise par RST
• Lock-out de sousvoltage d'entrée et sortie (UVLO)
avec (RDY) Pin Indication prêt
• Avancement du film de sortie active et transférer de basses sorties
avec le bas approvisionnement ou les entrées de flottement
• 2.25-V à 5.5-V a entré la tension d'alimentation
• 15-V au conducteur Supply Voltage de la sortie 30-V
• Entrées compatibles de CMOS
• Les rejets ont entré des impulsions et des coupures de bruit
Plus sous peu que 20 NS
• Température de fonctionnement : – 55°C à +125°C
Ambiant
• Immunité 12800-VPK de montée subite (selon le CEI
61000-4-5)
• Certifications sécuritaires :
– 8000-VPK VIOTM et 2121-VPK VIORM
Isolement renforcé par VDE DIN V V 0884-10
(VDE V 0884-10) : 2006-12
– Isolement 5700-VRMS pour 1 minute par UL 1577
– Avis d'acceptation composant de CSA 5A, le CEI
extrémité 60950-1, du CEI 60601-1 et du CEI 61010-1
Normes d'équipement
– Certification de CQC par GB4943.1-2011
– Toutes les certifications accomplissent par UL, VDE, CQC,
TUV et prévu pour CSA
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Isolants
Des isolants - déclenchez les conducteurs
|
|
Mfr
|
TI
|
|
Série
|
-
|
| Paquet |
Bande et bobine (TR) Coupez la bande (les CT) |
|
Statut de produit
|
Actif
|
|
Technologie
|
Accouplement capacitif
|
|
Nombre de canaux
|
1
|
|
Tension - isolement
|
5700Vrms
|
|
Immunité passagère de mode commun (minute)
|
100kV/µs
|
|
TpLH/tpHL de retard de propagation (maximum)
|
110ns, 110ns
|
|
Déformation de durée d'impulsion (maximum)
|
-
|
|
Temps de hausse/automne (type)
|
18ns, 20ns
|
|
Actuel - sortie haute, bas
|
1.5A, 3.4A
|
|
Actuel - production maximale
|
2.7A, 5.5A
|
|
Tension - en avant (Vf) (type)
|
-
|
|
Tension - approvisionnement de sortie
|
15V | 30V
|
|
Température de fonctionnement
|
-55°C | 125°C
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
16-SOIC (0,295", largeur de 7.50mm)
|
|
Paquet de dispositif de fournisseur
|
16-SOIC
|
|
Agence d'approbation
|
CQC, CSA, TUV, UL, VDE
|
|
Nombre bas de produit
|
ISO585
Classifications environnementales et d'exportation
|
Classifications environnementales et d'exportation
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Description d'ISO5852SMDWREP
Le dispositif d'ISO5852S-EP est un 5.7-kVRMS, un conducteur d'isolement renforcé de porte pour IGBTs et des transistors MOSFET avec
sorties fendues, OUTH et OUTL, fournissant la source 2.5-A et le courant de l'évier 5-A. Le côté d'entrée fonctionne
d'un 2.25-V simple à l'approvisionnement 5.5-V.
