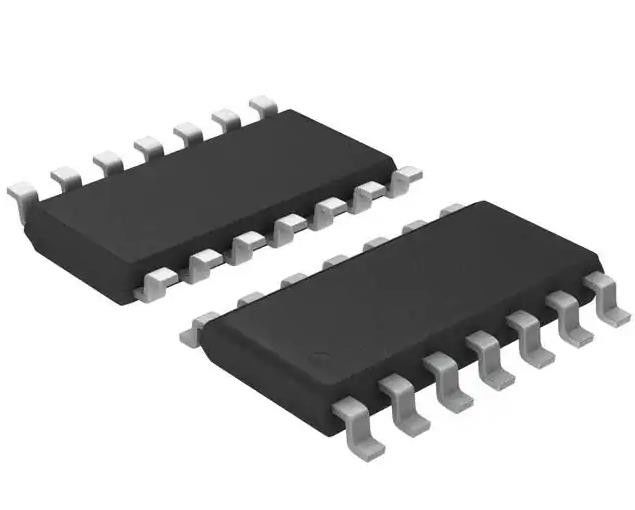

TC74HC02AF NOR Puits de circuit intégré puces de circuits intégrés 4 canaux 14-SOP
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le nombre de points de contrôle doit être le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Statut du produit: | Pas pour les nouveaux modèles | Type logique: | NI porte |
|---|---|---|---|
| Nombre de circuits: | 4 | Nombre d'entrées: | 2 |
| Voltage - alimentation: | 2V | 6V | Courant - à l'arrêt (maximum): | 1 µA |
| Courant - Sortie élevée, basse: | 5.2mA, 5.2mA | Niveau de logique d'entrée - le bas: | 0.5V ~ 1.8V |
Description de produit
TC74HC02AF Pas de porte Les puces de circuits intégrés 4 canaux 14-SOP
Les spécifications de Le nombre de points de contrôle doit être le suivant:
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| La logique | |
| Portes et onduleurs | |
| Mfr | Toshiba Semi-conducteurs et stockage |
| Série | 74HC |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Pas pour les nouveaux modèles |
| Type logique | Porte NOR |
| Nombre de circuits | 4 |
| Nombre d'entrées | 2 |
| Caractéristiques | - |
| Voltage - alimentation | 2V à 6V |
| Courant - à l'arrêt (maximum) | 1 μA |
| Courant - Sortie élevée, basse | 5.2mA, 5.2mA |
| Niveau logique d'entrée - bas | 0.5V à 1.8V |
| Niveau logique d'entrée - élevé | 1.5V à 4.2V |
| Délai maximal de propagation @ V, max CL | 13ns @ 6V, 50pF |
| Température de fonctionnement | -40°C à 85°C |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | 14-SOP |
| Emballage / boîtier | Le nombre d'échantillons est calculé en fonction de l'échantillonnage. |
| Numéro du produit de base | Pour les appareils à combustion |
Caractéristiques du Le nombre de points de contrôle doit être le suivant:
• Haute vitesse: tpd = 6 ns (typiquement) à VCC = 5 V
• Faible dissipation de puissance: ICC = 1 μA (max) à Ta = 25°C
• Immunité au bruit élevée: VNIH = VNIL = 28% VCC (min)
• Capacité d'entraînement de sortie: 10 charges LSTTL
• Impédance de sortie symétrique:
• Délais de propagation équilibrés: tpLH ∼− tpHL
• Large plage de tension de fonctionnement: VCC (opr) = 2 à 6 V
• épingle et fonction compatibles avec 74LS02
Des descriptions de Le nombre de points de contrôle doit être le suivant:
Le TC74HC02A est un CMOS à haute vitesse 2-INPUT NOR GATE fabriqué avec la technologie de la porte de silicium C2MOS.
Classifications environnementales et d'exportationLe nombre de points de contrôle doit être le suivant:
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la directive RoHS |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
