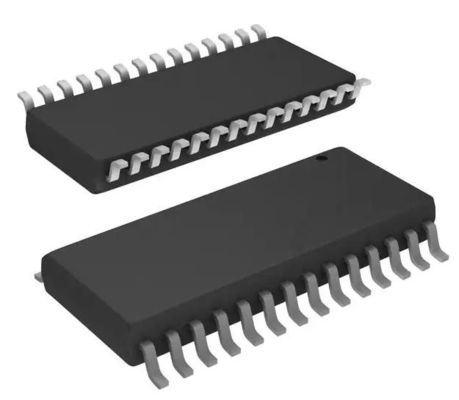

IRS2336DSTRPBF Conducteur de la passerelle à demi-pont IC Inversion 28-SOIC
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Les États membres doivent respecter les règles en matière de protection des données. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Configuration conduite: | Moitié-pont | Type de canal: | triphasé |
|---|---|---|---|
| Nombre de conducteurs: | 6 | Type de porte: | IGBT, transistor MOSFET de N-canal |
| Voltage - alimentation: | 10V | 20V | Tension de logique - VIL, VIH: | 0.8V, 2.5V |
| Actuel - production maximale (source, évier): | 200mA, 350mA | Type d'entrée: | Inverser |
| Tension latérale élevée - maximum (amorce): | 600 V ou plus | Temps de montée / chute (type): | 125ns, 50ns |
Description de produit
IRS2336DSTRPBF Conducteur de la passerelle à demi-pont IC Inversion 28-SOIC
Les spécifications deLes États membres doivent respecter les règles en matière de protection des données.
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Conducteurs de porte | |
| Mfr | Infineon Technologies |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Clé numérique programmable | Pas vérifié |
| Configuration à entraînement | À demi-pont |
| Type de canal | 3 phases |
| Nombre de conducteurs | 6 |
| Type de porte | IGBT, MOSFET à canal N |
| Voltage - alimentation | 10V à 20V |
| Voltage logique - VIL, VIH | 0.8V, 2,5V |
| Courant - Sortie maximale (source, puits) | 200 mA, 350 mA |
| Type d'entrée | Inversion |
| Voltage latéral élevé - max (câble de démarrage) | 600 V ou plus |
| Temps de montée / chute (type) | 125 ans, 50 ans |
| Température de fonctionnement | -40°C à 150°C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 28 SOIC (0,295", largeur de 7,50 mm) |
| Paquet de dispositifs fournis par le fournisseur | 28-SOIC |
| Numéro du produit de base | Les États membres |
Caractéristiques du Les États membres doivent respecter les règles en matière de protection des données.
* Propulse jusqu'à six appareils d'alimentation IGBT/MOSFET
* Appareils d'alimentation de la porte jusqu'à 20 V par canal
* Fonctionnalité de démarrage intégrée (IRS2336(4) D)
* Protection contre les surtensions
* Entrée d'arrêt de température excessive
* Filtre d'entrée avancé
* Protection intégrée des temps morts
* Protection contre les tirs (conductivité croisée)
* Blocage sous tension pour VCC et VBS
* Activer/désactiver l'entrée et la déclaration des défauts
* Temps réglable sans défaut
* Logic séparé et motifs de puissance
* 3.3 V d'entrée logique compatible
* Tolérant à la tension transitoire négative
* Conçu pour être utilisé avec des alimentations bootstrap
* Délais de propagation correspondants pour tous les canaux
* Plage de fonctionnement de -40°C à 125°C
* Conforme à la directive RoHS
* sans plomb
Applications de Les États membres doivent respecter les règles en matière de protection des données.
* Moteurs d'entraînement des appareils
* Servo-entraînement
* Les micropropulseurs à onduleur
* Inverteurs à trois phases à usage général
Environnementale etClassifications de l'exportation de Les États membres doivent respecter les règles en matière de protection des données.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
