TPS65130RGER Régulateur de commutation à boost à double rail réglable 3.2V, -2V 2
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS65130RGER |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Configuration de sortie: | Positif et négatif (double rail) | Type de sortie: | Réglable |
|---|---|---|---|
| Nombre de sorties: | 2 | Voltage - entrée (min): | 2.7V |
| Voltage - Entrée (max): | 5.5V | Voltage - sortie (min/fixe): | 3.2V, -2V |
| Voltage - sortie (maximum): | 15V, -15V | Courant - sortie: | 700mA (Commutateur) |
| Fréquence - Changement de fréquence: | 1.38MHz | Température de fonctionnement: | -40°C à 85°C (TA) |
Description de produit
TPS65130RGER Régulateur de commutation à boost à double rail réglable 3.2V, -2V 2
Les spécifications de Le nombre d'heures d'essai est le suivant:
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Régulateurs de tension - régulateurs de commutation en courant continu | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Fonction | Pas en avant, pas en avant/pas en bas |
| Configuration de sortie | Positif et négatif (double voie) |
| Topologie | Je vous en prie. |
| Type de sortie | Réglable |
| Nombre de sorties | 2 |
| Voltage - entrée (min) | 2.7V |
| Voltage - Entrée (max) | 5.5V |
| Voltage - sortie (min/fixe) | 3.2V, -2V |
| Voltage - sortie (maximum) | 15V, -15V |
| Courant - sortie | Le système de régulation de la fréquence de l'électricité doit être conforme aux prescriptions du présent règlement. |
| Fréquence - Changement de fréquence | 1.38 MHz |
| Réducteur synchrone | Je ne veux pas. |
| Température de fonctionnement | -40°C à 85°C (TA) |
| Type de montage | Monture de surface |
| Emballage / boîtier | La plaque de couverture exposée 24-VFQFN |
| Paquet de dispositifs fournis par le fournisseur | Les véhicules ne doivent pas être équipés d'un système de freinage. |
| Numéro du produit de base | TPS65130 |
Caractéristiques du Le nombre d'heures d'essai est le suivant:
• Plage de tension d'entrée: de 2,7 V à 5,5 V
• Sortie du convertisseur de puissance positive VPOS
¢ Sortie réglable: jusqu'à 15 V
Deux options de limite de courant de commutateur: 0,8 A et 2 A
Efficacité de conversion: jusqu'à 89%
• sortie du convertisseur de renfort à inversion négative VNEG
¢ Sortie réglable: jusqu'à ¢15 V
Deux options de limite de courant de commutateur: 0,8 A et 2 A
Efficacité de conversion: jusqu'à 81%
• La sortie de commande pour le FET de canal P externe prend en charge la déconnexion complète de la batterie
• courant d'arrêt de 1 μA
• Les entrées individuelles permettent un séquençage de sortie flexible
• Caractéristiques de protection
Protection contre les surtensions au VPOS et au VNEG
¢ Fermeture sous tension d'entrée
Protection contre les coupures thermiques

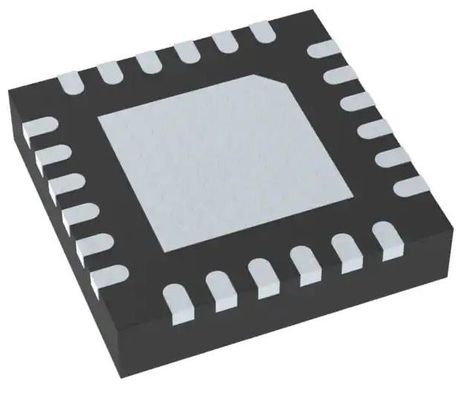

• emballage VQFN-24 de 4 mm × 4 mm (RGE)
Applications de Le nombre d'heures d'essai est le suivant:
• Écrans LCD et AMOLED (environ 4 pouces à 17 pouces)
¢ Produits électroniques personnels (ordinateurs portables, moniteurs, jeux vidéo)
L'automatisation des bâtiments (ascenseur, thermostat)
¢ Soins de santé, remise en forme, EPOS, HMI industriel, tests et mesures
• Fourniture de rails divisés à usage général
¢ T&M, acquisition de données, DAC, ADC
L'approvisionnement en PA audio différentiel
¢ Modules d'entrée et de sortie d'automatisation et de contrôle des usines
L'offre différentielle d'OPAMP et de comparateur
Environnementale etClassifications de l'exportation de Le nombre d'heures d'essai est le suivant:
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
