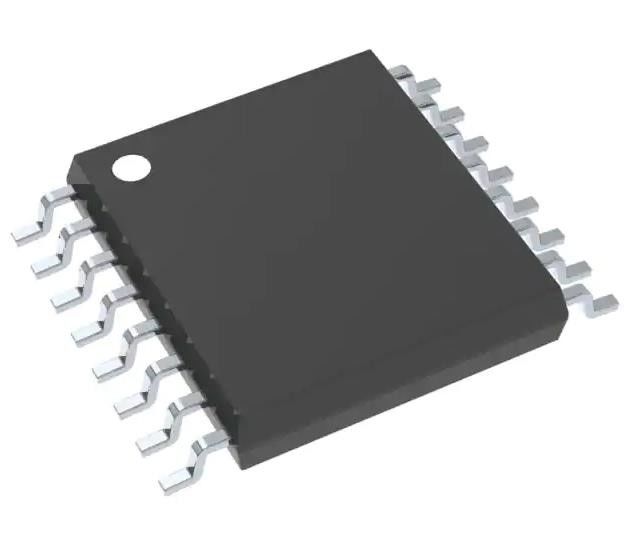

ADS7280IPW Convertisseur analogique à numérique 14 bits 2 Entrée 1 SAR 16-TSSOP
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le numéro de téléphone est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de peu: | 14 | Taux d'échantillonnage (par seconde): | 1m |
|---|---|---|---|
| Nombre d'entrées: | 2 | Type d'entrée: | Pseudo-différentiel, simple fini |
| Interface de données: | SPI, DSP | Configuration: | MUX-S/H-ADC |
| Rapport - EMBARQUANT ET MANIPULANT : CDA: | 1h01 | Nombre de convertisseurs d'A/D: | 1 |
Description de produit
ADS7280IPW Convertisseur analogique à numérique 14 bits 2 Entrée 1 SAR 16-TSSOP
Les spécifications de Le numéro de téléphone est le suivant:
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| L'acquisition de données | |
| Convertisseurs analogiques à numériques (ADC) | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tuyaux |
| Statut du produit | Actif |
| Nombre de bits | 14 |
| Taux d'échantillonnage (par seconde) | 1M |
| Nombre d'entrées | 2 |
| Type d'entrée | Pseudo-différentiel, à une seule fin |
| Interface de données | SPI, DSP |
| Configuration | Le système de détection de l'émission de CO2 |
| Ratio - S/H:ADC | 1:01 |
| Nombre de convertisseurs A/D | 1 |
| L' architecture | SAR |
| Type de référence | Le secteur privé |
| Voltage - alimentation, analogique | 5V |
| Voltage - alimentation numérique | 1.65V à 5.5V |
| Caractéristiques | - |
| Température de fonctionnement | -40°C à 85°C |
| Emballage / boîtier | 16-TSSOP (0,173", 4,40 mm de largeur) |
| Paquet de dispositifs fournis par le fournisseur | 16-TSSOP |
| Type de montage | Monture de surface |
| Numéro du produit de base | Le numéro de série ADS7280 |
Caractéristiques du Le numéro de téléphone est le suivant:
* Appareil analogique de 2,7 à 5,5 V, faible puissance:
- 13,7 mW (1MHz, +VA = 3V, +VBD = 1,8V)
* 1MHz Taux d'échantillonnage 3V s +VA S 5.5V,900kHz Taux d'échantillonnage 2.7V S +VA S 3V
* Excellente performance en courant continu:
- +0,4 LSB type,土1,0 LSB max INL
- +0,4 LSB type,土1,0 LSB max DNL
- +0,8 mV Max Faute de décalage à 3Vl
- +1,25mV Max Faute de décalage à 5V
* Excellente performance CA à f = 10 kHz avec SNR de 85,9 dB,105.3 dB SFDR, - 100.1 dB THD
* Horloge de conversion intégrée (CCLK)
* 1,65 V à 5,5 V
- Interface série compatible SPITM/DSP
- SCLK jusqu'à 50 MHz
* Mode complet de coupure de courant:
- La puissance est tombée.
- La sieste est coupée.
- La sieste automatique est coupée.
* Plage d'entrée unipolaire: 0V à VREF
* Réinitialiser le logiciel
* Global CONVST (indépendant du CS)
* Statut programmable/Polarité EOC/INT
* 4 * 4 paquets QFN-16 et TSSOP-16
* Mode Daisy-Chain multi-puce
* Sortie de bit TAG programmable
* Mode de sélection de chaîne automatique/manuel (ADS7280)
Applications de Le numéro de téléphone est le suivant:
* Les communications
* Interface du transducteur
* Instruments médicaux
* Magnétomètres
* Contrôle des procédés industriels
* Systèmes d'acquisition de données
* Équipement d'essai automatique
Environnementale etClassifications de l'exportation de Le numéro de téléphone est le suivant:
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
