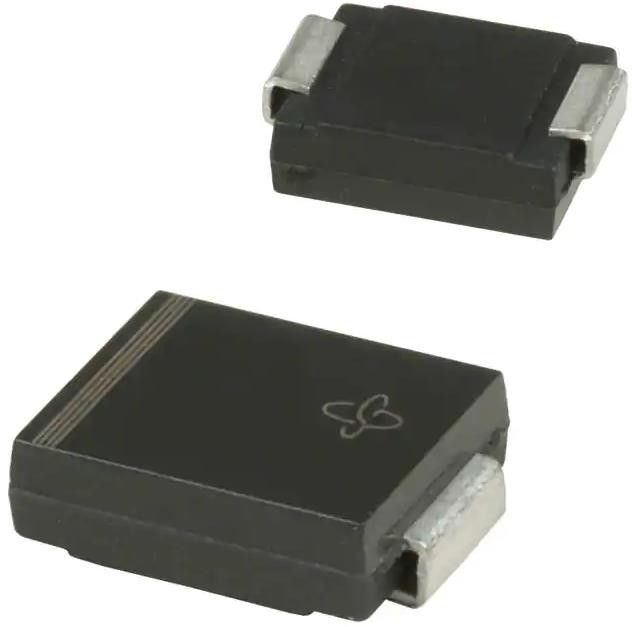

TPSMC36AHE3 / 9AT 49.9V Serrage 30.1A Ipp Tvs Diode sur le montage de surface DO-214AB (SMCJ)
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le nombre d'équipements à transporter |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Le type: | Zéner | Canaux unidirectionnels: | 1 |
|---|---|---|---|
| Tension - Entretoise inverse (Typ): | 30.8V | Tension - Panne (Min): | 34.2V |
| Tension - fixage (maximum) @ de la PIP: | 49.9V | Courant - Impulsion de crête (10/1000µs): | 30.1A |
| Puissance - Pouls maximal: | Pour les appareils à commande numérique | Applications: | Automobiles |
| Surligner: | La puce de circuit intégré TPSMC36AHE3 / 9AT,Puce extérieure de circuit intégré de bâti |
||
Description de produit
TPSMC36AHE3 / 9AT 49.9V Serrage 30.1A Ipp Tvs Diode sur le montage de surface DO-214AB (SMCJ)
Les spécifications de Le nombre d'équipements à transporter
| Le type | Définition |
| Catégorie | Protection du circuit |
| Les appareils pour la fabrication de lampes à incandescence, y compris les appareils pour la fabrication de lampes à incandescence | |
| Diodes TVS | |
| Mfr | Vishay General Semiconductor - Division des diodes |
| Série | Automobile, AEC-Q101, PAR® |
| Le paquet | Tape et bobine (TR) |
| Le type | Zener |
| Canaux unidirectionnels | 1 |
| Voltage - Retour en arrière (type) | 30.8V |
| Voltage - défaillance (min) | 34.2V |
| Le système de freinage doit être équipé d'un dispositif de freinage. | 49.9V |
| courant - impulsion de pointe (10/1000 μs) | 30.1A |
| Puissance - Pouls maximal | Pour les appareils à commande numérique |
| Protection des lignes électriques | Je ne veux pas. |
| Applications | Automobiles |
| Capacité @ fréquence | - |
| Température de fonctionnement | -65°C à 185°C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | Le produit doit être présenté sous la forme suivante: |
| Paquet de dispositifs fournis par le fournisseur | DO-214AB (SMCJ) |
| Numéro du produit de base | Le TPSMC36 |
Caractéristiques duLe nombre d'équipements à transporter
• Conception optimisée de la passivation des jonctions, technologie de redresseur anisotrope passivé
• capacité TJ = 185 °C adaptée à une fiabilité élevée et aux exigences automobiles
• Disponible uniquement en polarité unidirectionnelle
• capacité de puissance d'impulsion maximale de 1500 W avec une forme d'onde de 10/1000 μs
• Excellente capacité de serrage
• Temps de réponse très rapide
• Faible résistance aux surtensions
• Répond au niveau MSL 1, par J-STD-020, LF maximum de 260 °C
• AEC-Q101 qualifié disponible
- Code de commande automobile: base P/NHE3 ou P/NHM3
Applications deLe nombre d'équipements à transporter
* Cas: SMC (DO-214AB)
* Le composé de moulage répond à la norme de flammabilité UL 94 V-0
* Base P/NHE3_X - conforme à la directive RoHS et qualifiée AEC-Q101
* Base P/NHM3_X - exempte d'halogène, conforme à la norme RoHS et qualifiée AEC-Q101 Le gouvernement
* Terminals: conduits en tôle mate, soudables selon les J-STD-002 et JESD 22-B102 HE3 et HM3 répondent au test de moustache JESD 201 classe 2
* Polarité: bande de couleur désigne l' extrémité de la cathode
Classifications environnementales et d'exportationLe nombre d'équipements à transporter
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.10.0080 |
