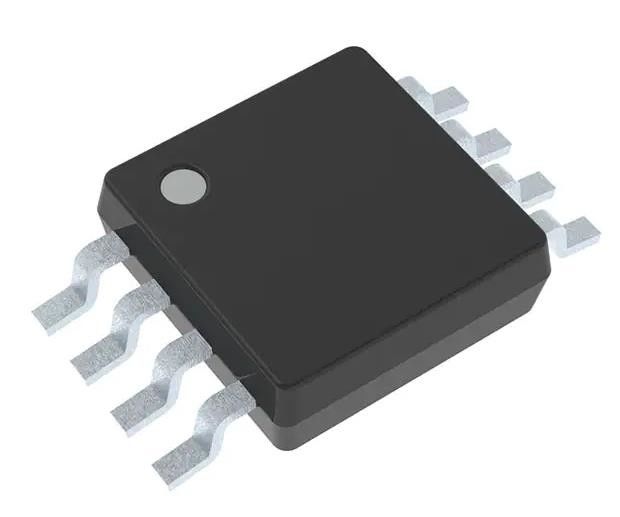

SN74LVC2G132DCUR Porte NAND IC 2 canaux Schmitt déclencheur 8-VSSOP
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Les produits doivent être présentés dans un emballage de qualité supérieure. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Type logique: | NAND Gate | Nombre de circuits: | 2 |
|---|---|---|---|
| Nombre d'entrées: | 2 | Caractéristiques: | Déclencheur de Schmitt |
| Voltage - alimentation: | 1.65V ~ 5.5V | Courant - à l'arrêt (maximum): | µA 10 |
| Courant - Sortie élevée, basse: | 32mA, 32mA | Niveau de logique d'entrée - le bas: | 0.39V à 1.87V |
| Surligner: | SN74LVC2G132DCUR et porte de sortie,8-VSSOP et porte de sortie |
||
Description de produit
SN74LVC2G132DCUR Porte NAND IC 2 canaux Schmitt déclencheur 8-VSSOP
Les spécifications de Les produits doivent être présentés dans un emballage de qualité supérieure.
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| La logique | |
| Portes et onduleurs | |
| Mfr | Les instruments du Texas |
| Série | 74LVC |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Type logique | Porte NAND |
| Nombre de circuits | 2 |
| Nombre d'entrées | 2 |
| Caractéristiques | Le déclencheur de Schmitt |
| Voltage - alimentation | 1.65V à 5.5V |
| Courant - à l'arrêt (maximum) | 10 μA |
| Courant - Sortie élevée, basse | 32 mA, 32 mA |
| Niveau logique d'entrée - bas | 0.39V à 1.87V |
| Niveau logique d'entrée - élevé | 1.16V à 3.33V |
| Délai maximal de propagation @ V, max CL | 5ns @ 5V, 50pF |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | 8-VSSOP |
| Emballage / boîtier | L'écart entre les étoiles et les étoiles est de 0,01 mm. |
| Numéro du produit de base | Pour les appareils à moteur électrique |
Caractéristiques du Les produits doivent être présentés dans un emballage de qualité supérieure.
* Disponible dans le paquet Texas Instruments NanoFree
* Prend en charge le fonctionnement 5 V Vcc
* Les entrées acceptent des tensions jusqu'à 5,5 V
* Tpd maximale de 5,3 ns à 3,3 V
* Faible consommation électrique, 10 pA max lcc
* + 24 mA sortie à 3,3 V
* Volp typique (Réactions de sortie au sol) < 0,8 V à Vcc = 3,3 V, TA = 25 C
* VoHv typique > 2 V à Vcc = 3,3 V, TA = 25 C
* loff Prend en charge l'insertion en direct, le mode d'arrêt partiel de l'alimentation et la protection du lecteur arrière
* Support de conversion vers le bas (5V à 3,3V et 3,3V à 1,8V)
* Performance de verrouillage supérieure à 100 mA par JESD 78, classe II
* La protection de la DSE dépasse la DSE
- 222000-V Modèle du corps humain (A114-A)
- Modèle de machine à 200 V ((A115-A)
- Modèle de dispositif chargé à 1000 V (C101)
Applications de Les produits doivent être présentés dans un emballage de qualité supérieure.
Cette porte NAND à double entrée à 2 entrées avec entrées de déclencheur Schmitt est conçue pour un fonctionnement VCC de 1,65 V à 5,5 V.
Environnementale etClassifications de l'exportation de Les produits doivent être présentés dans un emballage de qualité supérieure.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
