ISO7221BDR Isolateur numérique à usage général 2500Vrms 2 canaux 5Mbps 25kV/μs
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ISO7221BDR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 2 | Type de canal: | Unidirectionnel |
|---|---|---|---|
| Tension - isolement: | 2500Vrms | Immunité passagère de mode commun (minute): | 25kV/µs |
| Taux de données: | 5Mbps | TpLH/tpHL de retard de propagation (maximum): | 70ns, 70ns |
| Déformation de durée d'impulsion (maximum): | 3ns | Temps de montée / chute (type): | 1ns, 1ns |
Description de produit
ISO7221BDR Isolateur numérique à usage général 2500Vrms 2 canaux 5Mbps 25kV/μs
Les spécifications de Pour les appareils électroniques
| Le type | Définition |
| Catégorie | Isolateurs |
| Isolateurs numériques | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Technologie | Accouplement par capacité |
| Le type | Objectif général |
| Le pouvoir isolé | Je ne veux pas. |
| Nombre de chaînes | 2 |
| Type de canal | Unidirectionnel |
| Voltage - Isolement | 2500 Vrms |
| Immunité transitoire en mode commun (min) | 25 kV/μs |
| Taux de données | 5 Mbps |
| Délai de propagation tpLH / tpHL (maximum) | 70 ans, 70 ans |
| Distorsion de la largeur d'impulsion (max) | 3ns |
| Temps de montée / chute (type) | 1ns, 1ns |
| Voltage - alimentation | 3V à 5,5V |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |

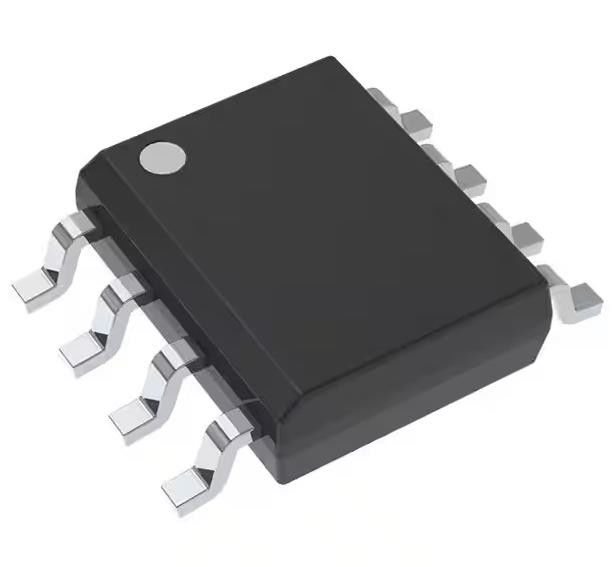

| Emballage / boîtier | 8-SOIC (0,154", largeur de 3,90 mm) |
| Paquet de dispositifs fournis par le fournisseur | 8-SOIC |
| Numéro du produit de base | Pour les appareils électroniques |
Les spécifications de Pour les appareils électroniques
• Options de débit de signalisation de 1, 5, 25 et 150 Mbps
¢ faible déviation de sortie de canal en canal; 1-ns max.
¢ Faible distorsion de la largeur d'impulsion (PWD); 1-ns Max
¢ faible contenu de jitter; 1 ns typique à 150 Mbps
• Immunité transitoire typique de 50 kV/μs
• Fonctionne avec 2,8 V (de catégorie C),3.3 V ou 5 V
• Protection contre les détecteurs électromagnétiques de 4 kV
• Immunité électromagnétique élevée
• Plage de fonctionnement de ¥40°C à +125°C
• Durée de vie typique de 28 ans à tension nominale (voir la durée de vie à haute tension de la famille ISO72x d'isolateurs numériques et de condensateurs d'isolation)
• Certifications liées à la sécurité
L'isolation de base VDE avec 4000-VPK VIOTM, 560 VPK VIORM selon la norme DIN VDE V 0884-11:2017-01 et la norme DIN EN 61010-1 (VDE 0411-1)
L'isolation est de 2500 VRMS par UL 1577.
Applications de Pour les appareils électroniques
• Autobus de terrain industriel
¢ Modbus
¢ ProfibusTM
Les bus de données de DeviceNetTM
• Interface périphérique informatique
• Interface de commande par servo
• L'acquisition de données
Environnementale etClassifications de l'exportation de Pour les appareils électroniques
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
