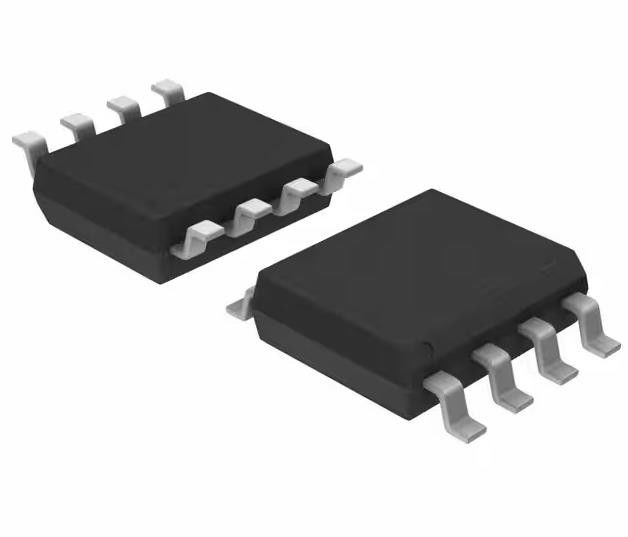

MIC4224YM Puits de circuit intégré à basse vitesse IC de pilotage de puces non inversant 8-SOIC
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | MIC4224YM |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Configuration conduite: | Du côté bas | Type de canal: | Indépendant |
|---|---|---|---|
| Nombre de conducteurs: | 2 | Type de porte: | Transistor MOSFET de N-canal |
| Voltage - alimentation: | 4.5V | 18V | Tension de logique - VIL, VIH: | 0,8 V, 2,4 V |
| Actuel - production maximale (source, évier): | 4A, 4A | Temps de montée / chute (type): | 15ns, 15ns |
Description de produit
MIC4224YM Puits de circuit intégré à basse vitesse IC de pilotage de puces non inversant 8-SOIC
Les spécifications de MIC4224YM
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Conducteurs de porte | |
| Mfr | Technologie des puces |
| Série | - |
| Le paquet | Tuyaux |
| Configuration à entraînement | Le côté inférieur |
| Type de canal | Indépendant |
| Nombre de conducteurs | 2 |
| Type de porte | MOSFET à canal N |
| Voltage - alimentation | 4.5V à 18V |
| Voltage logique - VIL, VIH | 0.8V, 2.4V |
| Courant - Sortie maximale (source, puits) | 4A, 4A |
| Type d'entrée | Ne pas inverser |
| Temps de montée / chute (type) | 15 ans, 15 ans |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 8-SOIC (0,154", largeur de 3,90 mm) |
| Paquet de dispositifs fournis par le fournisseur | 8-SOIC |
| Numéro du produit de base | MIC4224 |
CaractéristiquesdeMIC4224YM
• Plage de fonctionnement de la tension d'alimentation de 4,5 V à 18 V
• Courant de source/de puits de pointe élevé
Le réglage de l'alimentation doit être effectué en tenant compte de la température de l'air et de l'humidité.
Le système de freinage doit être équipé d'un dispositif de freinage de freinage.
• temps de montée et de chute de 15ns/15ns avec une charge de 2000 pF
• Délai de propagation de l'entrée de 25ns/35ns (en hausse/baisse)
• 20ns/45ns (Rising/Falling) permettent un retard de propagation
• Les entrées activées par le pilote à haute tension active avec des tirages de 100 kΩ
• Les entrées logiques CMOS et TTL permettent des seuils indépendants de la tension d'alimentation
• Protection de l'entrée du conducteur à -5V à -40mA
• Sortie Protéger par verrouillage à un courant inverse > 500 mA
• Standard de l'industrie avec deux options de forfait
Le système d'échantillonnage doit être conforme à la norme MSOP-8 ePAD (θJA = 60°C/W).
Le système d'échange de chaleur doit être équipé d'un système d'échange de chaleur à 8 broches (θJA = 120°C/W).
• Disponible en double inversion (MIC4223), double non-inversion (MIC4224) et complémentaire (MIC4225)
• Double sortie par canal parallèle
• Plage de température de la jonction de fonctionnement de -40°C à +125°C
DécritsdeMIC4224YM
• Commutation MOSFET à haut rendement
• Les sources d'alimentation en mode commutateur
• Convertisseurs de courant continu à courant continu
• Les conducteurs de moteur et de solénoïde
• Maîtres de l'horloge et de la ligne
• Réducteurs synchrones
• Tracteur de transformateur à impulsions
• Amplificateurs à commutation de classe D
Classifications environnementales et d'exportationdeMIC4224YM
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
