TPS28225TDRBRQ1 Directeur de passerelle à demi-pont IC non inversant 8-SON (3x3)
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS28225TDRBRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Type d'amplificateur: | Sens actuel | Nombre de circuits: | 1 |
|---|---|---|---|
| Type de sortie: | Single-Ended | Vitesse de balayage: | 0.4V/µs |
| Produit de bande passante de gain: | 80 kHz | Actuel - polarisation d'entrée: | µA 28 |
| Tension - compensation d'entrée: | µV 5 | courant - approvisionnement: | 65µA |
Description de produit
TPS28225TDRBRQ1 Directeur de passerelle à demi-pont IC non inversant 8-SON (3x3)
Les spécifications de TPS28225TDRBRQ1
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Conducteurs de porte | |
| Mfr | Les instruments du Texas |
| Série | Automobile, AEC-Q100 |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Configuration à entraînement | À demi-pont |
| Type de canal | Synchrone |
| Nombre de conducteurs | 2 |
| Type de porte | MOSFET à canal N |
| Voltage - alimentation | 4.5V à 8.8V |
| Voltage logique - VIL, VIH | 0.8V, 2.1V |
| Courant - Sortie maximale (source, puits) | 2A, 2A |
| Type d'entrée | Ne pas inverser |
| Voltage latéral élevé - max (câble de démarrage) | 33 V |
| Temps de montée / chute (type) | 10 ans, 10 ans |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |

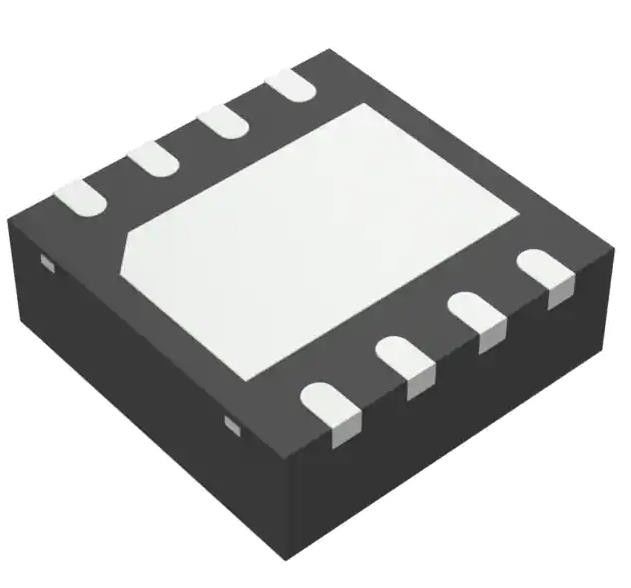

| Emballage / boîtier | Plateau exposé à 8-VDFN |
| Paquet de dispositifs fournis par le fournisseur | 8-SON (3x3) |
| Numéro du produit de base | TPS28225 |
CaractéristiquesdeTPS28225TDRBRQ1
• Qualifié pour les applications automobiles
• Activer deux MOSFET à canal N avec temps mort adaptatif de 14 ns
• Tensions d'entraînement à porte large: 4,5 V à 8,8 V avec une efficacité optimale de 7 V à 8 V
• Voltage d'entrée du train du grand réseau électrique: 3 V à 27 V
• Signaux PWM à entrée large: amplitude de 2 V à 13,2 V
• Capable de conduire des MOSFET avec un courant ≥ 40 A par phase
• Opération à haute fréquence: retard de propagation de 14 ns et temps de montée ou de chute de 10 ns permettent une FSW allant jusqu'à 2 MHz
• Capable de propager des impulsions PWM d'entrée < 30 ns
• La résistance d'allumage du conducteur à basse vitesse (0,4 Ω) empêche le débit d'écoulement du courant par rapport à dV/dT
• Entrée PWM à trois états pour l'arrêt de l'étape de puissance
• Économiser de l'espace pour activer les signaux d'entrée et de sortie sur la même broche
• Arrêt thermique
• Protection contre les UVLO
• Diode de démarrage interne
• SOIC-8 économique et emballages VSON-8 de 3 mm × 3 mm renforcés thermiquement
• Remplacement des drivers d'entrée à trois états populaires
DécritsdeTPS28225TDRBRQ1
• Convertisseurs DC/DC multifase avec commande analogique ou numérique
• rectification synchrone pour un point de charge isolé
• Émetteur de recharge sans fil
Classifications environnementales et d'exportationdeTPS28225TDRBRQ1
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
