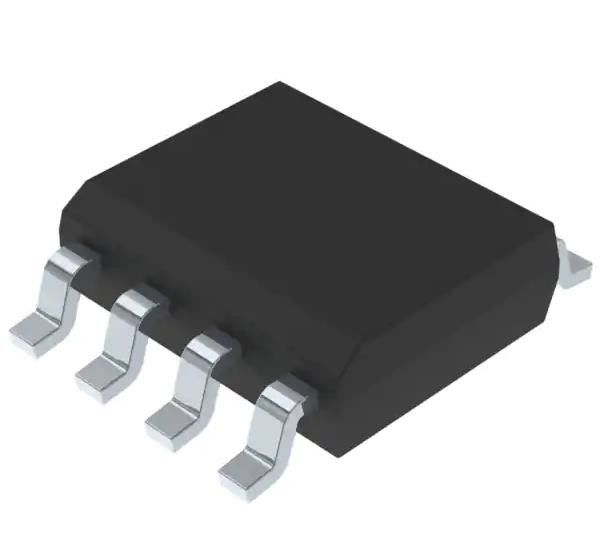

UC3843BD1013TR Régulateur de boost de retour en vol Contrôleur à isolation positive
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | UC3843BD1013TR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Nombre de sorties: | 1 | Phases de sortie: | 1 |
|---|---|---|---|
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd): | 7.6V | 30V | Fréquence - Changement de fréquence: | Jusqu'à 500kHz |
| Coefficient d'utilisation (maximum): | 96% | Réducteur synchrone: | Je ne veux pas |
| Caractéristiques de contrôle: | Contrôle de fréquence | Température de fonctionnement: | 0°C | 70°C (TJ) |
Description de produit
UC3843BD1013TR Régulateur de retour en vol de boost contrôleur à isolation positive
Les spécifications de Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Contrôleurs de commutation CC | |
| Mfr | STMicroélectronique |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type de sortie | Le pilote de transistors |
| Fonction | Pas en avant, pas en avant/pas en bas |
| Configuration de sortie | Positifs et capables de s'isoler |
| Topologie | Boost, retour en arrière |
| Nombre de sorties | 1 |
| Phases de sortie | 1 |
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd) | 7.6V à 30V |
| Fréquence - Changement de fréquence | jusqu'à 500 kHz |
| Cycle de fonctionnement (maximum) | 96% |
| Réducteur synchrone | Je ne veux pas. |
| Synchronisation par horloge | Je ne veux pas. |
| Interfaces série | - |
| Caractéristiques de contrôle | Contrôle de fréquence |
| Température de fonctionnement | 0°C à 70°C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 8-SOIC (0,154", largeur de 3,90 mm) |
| Paquet de dispositifs fournis par le fournisseur | 8-SOIC |
| Numéro du produit de base | Le secteur privé |
Caractéristiques du Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
. OCCILLATEUR TRIMMÉ pour le contrôle précis de la fréquence
. La fréquence de l'oscillateur est garantie à 250 kHz
. Opération en mode courant à 500 kHz
. Compensation automatique de transfert
. PWM de fixation pour la limitation du courant cycle par cycle
.RÉFÉRENCE TRIMMÉE INTERNELLE avec verrouillage sous tension
. sortie de pôle TOTEM de courant élevé
Un dégagement sous tension avec hystérésis.
. Faible courant de démarrage et de fonctionnement
Applications de Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
La famille UC384xB de circuits intégrés de commande fournit les caractéristiques nécessaires pour mettre en œuvre des systèmes de commande hors ligne ou de courant continu à courant continu à fréquence fixe avec un nombre minimal de pièces externes.
Classifications environnementales et d'exportationLe nombre d'émissions de CO2 est déterminé par la méthode suivante:
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
