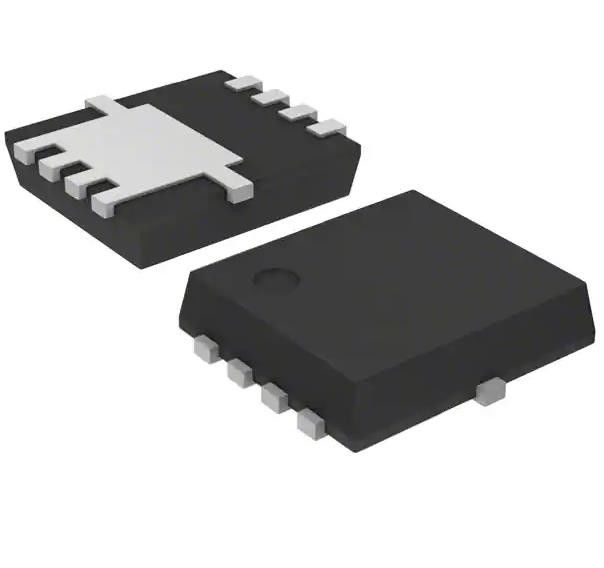

TPH8R008NH,L1Q N-canal 80 V 34A (Tc) 1,6 W (Ta), 61 W (Tc) Monture de surface 8-SOP
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le produit doit être présenté sous forme d'un test de dépistage. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Type de FET: | N-canal | Technologie: | Transistor MOSFET (oxyde de métal) |
|---|---|---|---|
| Voltage d'évacuation à la source (Vdss): | 80 V | Courant - écoulement continu (Id) @ 25°C: | 34A (comité technique) |
| Voltage du moteur (max Rds activé, min Rds activé): | 10 V | Rds On (Max) @ Id, Vgs: | 8mOhm @ 17A, 10V |
| Vgs(th) (maximum) @ Id: | 4V @ 500µA | Charge de porte (Qg) (maximum) @ Vgs: | 35 OR @ 10 V |
Description de produit
TPH8R008NH,L1Q N-canal 80 V 34A (Tc) 1,6 W (Ta), 61 W (Tc) Monture de surface 8-SOP
Les spécifications deLe produit doit être présenté sous forme d'un test de dépistage.
| Le type | Définition |
| Catégorie | Produits à base de semi-conducteurs discrets |
| Transistors et appareils électroniques | |
| Les FET, les MOSFET | |
| Les FET simples et les MOSFET | |
| Mfr | Toshiba Semi-conducteurs et stockage |
| Série | U-MOSVIII-H |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type de FET | N-canal |
| Technologie | MOSFET (oxyde de métal) |
| Voltage d'évacuation à la source (Vdss) | 80 V |
| Courant - écoulement continu (Id) @ 25°C | 34A (Tc) |
| Voltage du moteur (max Rds activé, min Rds activé) | 10 V |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 17A, 10V |
| Vgs(th) (maximum) @ Id | 4V @ 500μA |
| Charge de la porte (Qg) (max) @ Vgs | 35 nC @ 10 V |
| Vgs (maximum) | ± 20 V |
| Capacité d'entrée (Ciss) (max) @ Vds | Pour les appareils à combustion |
| Caractéristique FET | - |
| Dissipation de puissance (max) | 1.6W (Ta), 61W (Tc) |
| Température de fonctionnement | 150°C (TJ) |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | 8-SOP à l'avance (5x5) |
| Emballage / boîtier | 8-PouvoirVDFN |
| Numéro du produit de base | Les produits de la catégorie 1 doivent être présentés dans la catégorie 2 |
Caractéristiques du Le produit doit être présenté sous forme d'un test de dépistage.
(1) Petit emballage mince
(2) Commutation à grande vitesse
(3) Charge de porte de petite taille: QSW = 13 nC (typique)
(4) Résistance d'allumage à faible consommation: RDS ((ON) = 6,6 mΩ (typique) (VGS = 10 V)
(5) Faible courant de fuite: IDSS = 10 μA (max) (VDS = 80 V)
(6) Mode de renforcement: Vth = 2,0 à 4,0 V (VDS = 10 V, ID = 0,5 mA)
Applications de Le produit doit être présenté sous forme d'un test de dépistage.
• Convertisseurs CC-DC
• Commutation des régulateurs
• Les conducteurs automobiles
Classifications environnementales et d'exportationLe produit doit être présenté sous forme d'un test de dépistage.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la directive RoHS |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.29.0095 |
