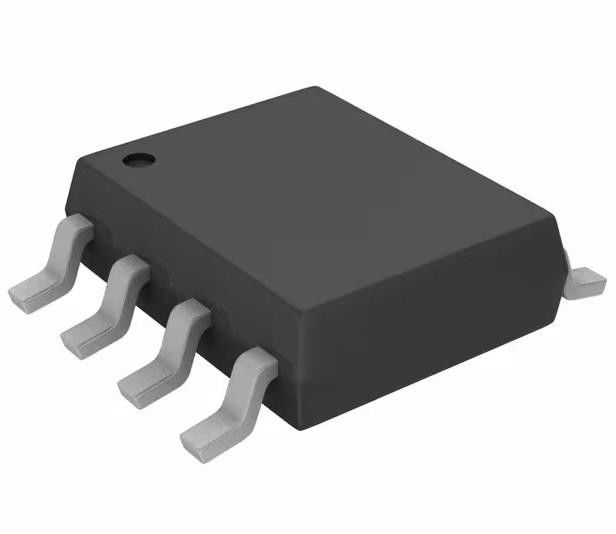

TPC8067-H,LQ(S) N-Channel 30 V 9A (Ta) 1W (Ta) Monture de surface 8-SOP
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPC8067-H,LQ ((S) |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Type de FET: | N-canal | Technologie: | 1 canal (mono) |
|---|---|---|---|
| Voltage d'évacuation à la source (Vdss): | 30 V | Courant - écoulement continu (Id) @ 25°C: | 9A (Ta) |
| Voltage du moteur (max Rds activé, min Rds activé): | 4.5V, 10V | Rds On (Max) @ Id, Vgs: | Pour les appareils de traitement des gaz, la valeur maximale de l'échantillon doit être égale ou sup |
Description de produit
TPC8067-H,LQ(S) N-Channel 30 V 9A (Ta) 1W (Ta) Monture de surface 8-SOP
Les spécifications deTPC8067-H,LQ ((S)
| Le type | Définition |
| Catégorie | Produits à base de semi-conducteurs discrets |
| Transistors et appareils électroniques | |
| Les FET, les MOSFET | |
| Les FET simples et les MOSFET | |
| Mfr | Toshiba Semi-conducteurs et stockage |
| Série | Le numéro d'immatriculation du véhicule |
| Le paquet | Tape et bobine (TR) |
| Statut du produit | Dépassé |
| Type de FET | N-canal |
| Technologie | MOSFET (oxyde de métal) |
| Voltage d'évacuation à la source (Vdss) | 30 V |
| Courant - écoulement continu (Id) @ 25°C | 9A (Ta) |
| Voltage du moteur (max Rds activé, min Rds activé) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | Pour les appareils de traitement des gaz, la valeur maximale de l'échantillon doit être égale ou supérieure à: |
| Vgs(th) (maximum) @ Id | 2.3V @ 100μA |
| Charge de la porte (Qg) (max) @ Vgs | 9.5 nC @ 10 V |
| Vgs (maximum) | ± 20 V |
| Capacité d'entrée (Ciss) (max) @ Vds | 690 pF @ 10 V |
| Caractéristique FET | - |
| Dissipation de puissance (max) | 1W (Ta) |
| Température de fonctionnement | 150°C (TJ) |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | 8-SOP |
| Emballage / boîtier | 8-SOIC (0,154", largeur de 3,90 mm) |
| Numéro du produit de base | TPC8067: Les produits de base |
Caractéristiques du TPC8067-H,LQ ((S)
(1) Petit emballage mince
(2) Commutation à grande vitesse
(3) Charge de porte de petite taille: QSW = 1,9 nC (typique)
(4) Résistance d'allumage à faible consommation: RDS ((ON) = 26 mΩ (typique) (VGS = 4,5 V)
(5) Faible courant de fuite: IDSS = 10 μA (max) (VDS = 30 V)
(6) Mode de renforcement: Vth = 1,3 à 2,3 V (VDS = 10 V, ID = 0,1 mA)
Applications de TPC8067-H,LQ ((S)
• Convertisseurs CC-CC à haut rendement
• Les ordinateurs portables
• Les téléphones portables
Classifications environnementales et d'exportationTPC8067-H,LQ ((S)
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la directive RoHS |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Nom de la banque | EAR99 |
| HTSUS | 8541.29.0095 |
