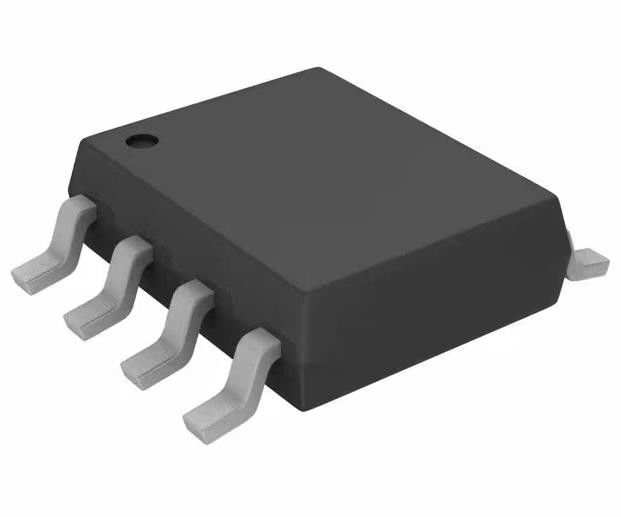

TC7W08FU puce de circuit intégré et passerelle IC 2 canal 8-SSOP
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le nombre de fois où les données sont supprimées |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Type logique: | ET porte | ET porte: | 2 |
|---|---|---|---|
| Nombre d'entrées: | 2 | Voltage - alimentation: | 2V | 6V |
| Actuel - tranquille (maximum): | 1 µA | Actuel - sortie haute, bas: | 5.2mA, 5.2mA |
| Niveau de logique d'entrée - le bas: | 0.5V ~ 1.8V | Niveau de logique d'entrée - élevé: | 1.5V | 4.2V |
Description de produit
TC7W08FU puce de circuit intégré et passerelle IC 2 canal 8-SSOP
Les spécifications de Le nombre de fois où les données sont supprimées
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| La logique | |
| Portes et onduleurs | |
| Mfr | Toshiba Semi-conducteurs et stockage |
| Série | TC7W |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Type logique | et porte |
| Nombre de circuits | 2 |
| Nombre d'entrées | 2 |
| Caractéristiques | - |
| Voltage - alimentation | 2V à 6V |
| Courant - à l'arrêt (maximum) | 1 μA |
| Courant - Sortie élevée, basse | 5.2mA, 5.2mA |
| Niveau logique d'entrée - bas | 0.5V à 1.8V |
| Niveau logique d'entrée - élevé | 1.5V à 4.2V |
| Délai maximal de propagation @ V, max CL | 13ns @ 6V, 50pF |
| Température de fonctionnement | -40°C à 85°C |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | 8-SSOP |
| Emballage / boîtier | L'écart entre les deux types d'équipement est de 0,8 mm. |
| Numéro du produit de base | 7W08 |
Caractéristiques duLe nombre de fois où les données sont supprimées
• Haute vitesse: tpd = 6ns (typiquement) à VCC = 5V
• Faible dissipation de puissance: ICC = 1μA (max) à Ta = 25°C
• Immunité au bruit élevée: VNIH = VNIL = 28% VCC (min)
• Capacité de sortie: 10 charges LSTTL
• Impédance de sortie symétrique:
• Délais de propagation équilibrés: tpLH ≈ tpHL
• Large plage de tension de fonctionnement: VCC = 2 à 6 V
Classifications environnementales et d'exportationLe nombre de fois où les données sont supprimées
| Voltage - alimentation | 2V à 6V |
| Courant - à l'arrêt (maximum) | 1 μA |
| Courant - Sortie élevée, basse | 5.2mA, 5.2mA |
| Niveau logique d'entrée - bas | 0.5V à 1.8V |
| Niveau logique d'entrée - élevé | 1.5V à 4.2V |
| Délai maximal de propagation @ V, max CL | 13ns @ 6V, 50pF |
