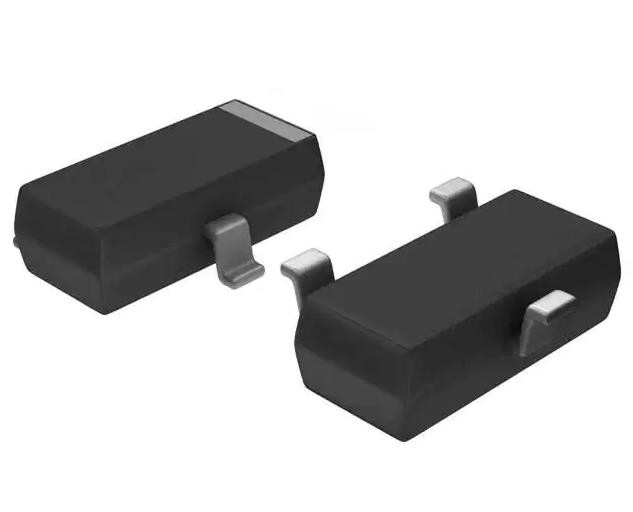

FDV301N N-Channel 25 V 220mA (Ta) 350mW (Ta) Monture de surface SOT-23-3
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | FDV301N |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Type de FET: | N-canal | Technologie: | Transistor MOSFET (oxyde de métal) |
|---|---|---|---|
| Voltage d'évacuation à la source (Vdss): | 25 V | 25 V: | 220mA (ventres) |
| Voltage du moteur (max Rds activé, min Rds activé): | 2.7V, 4.5V | Rds On (Max) @ Id, Vgs: | 4 ohms @ 400 mA, 4,5 V |
| Vgs(th) (maximum) @ Id: | 1.06V @ 250μA | Charge de porte (Qg) (maximum) @ Vgs: | 0,7 OR @ 4,5 V |
| Vgs (maximum): | ±8V | ||
Description de produit
FDV301N N-Channel 25 V 220mA (Ta) 350mW (Ta) Monture de surface SOT-23-3
Les spécifications de Le type de véhicule:
| Le type | Définition |
| Catégorie | Produits à base de semi-conducteurs discrets |
| Transistors et appareils électroniques | |
| Les FET, les MOSFET | |
| Les FET simples et les MOSFET | |
| Mfr | un demi |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Type de FET | N-canal |
| Technologie | MOSFET (oxyde de métal) |
| Voltage d'évacuation à la source (Vdss) | 25 V |
| Courant - écoulement continu (Id) @ 25°C | Pour les appareils à commande numérique |
| Voltage du moteur (max Rds activé, min Rds activé) | 2.7V, 4.5V |
| Rds On (Max) @ Id, Vgs | 4 ohms @ 400 mA, 4,5 V |
| Vgs(th) (maximum) @ Id | 1.06V @ 250μA |
| Charge de la porte (Qg) (max) @ Vgs | 0.7 nC @ 4,5 V |
| Vgs (maximum) | ± 8V |
| Capacité d'entrée (Ciss) (max) @ Vds | 9.5 pF @ 10 V |
| Caractéristique FET | - |
| Dissipation de puissance (max) | Pour les appareils à sous-système |
| Température de fonctionnement | -55°C à 150°C (TJ) |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | Le SOT-23-3 |
| Emballage / boîtier | TO-236-3, SC-59, SOT-23-3 Il est interdit d'utiliser le produit. |
| Numéro du produit de base | Le numéro de série FDV301 |
Caractéristiques duLe type de véhicule:
• 25 V, 0,22 A continu, 0,5 A de pic
* RDS ((on) = 5 @ VGS = 2,7 V
* RDS ((on) = 4 @ VGS = 4,5 V
• Exigences d'entraînement de porte de très bas niveau permettant un fonctionnement direct dans des circuits de 3 V. VGS ((th) < 1,06 V
• Port-source Zener pour la robustesse ESD. > 6 kV Modèle du corps humain
• Remplacer plusieurs transistors numériques NPN par un FET DMOS
• Ce dispositif est exempt de Pb− et d' halogénures.
Applications deLe type de véhicule:
Ce transistor à effet de champ en mode d'amélioration du niveau de logique N-Channel est produit à l'aide de la technologie DMOS, propriétaire d'onsemi, à haute densité cellulaire.
Classifications environnementales et d'exportationLe type de véhicule:
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.21.0095 |
