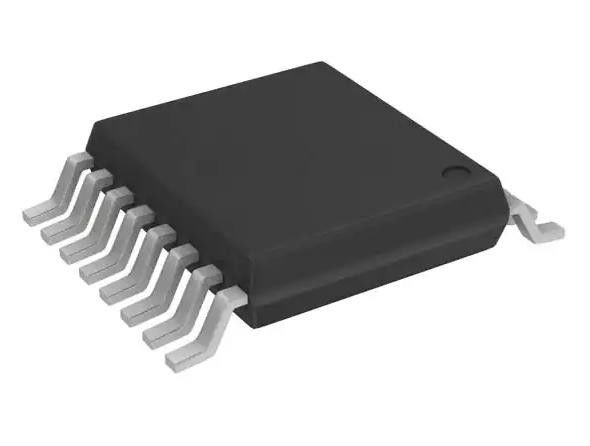

DS2762AE+025/T&R Puce de circuit intégré, moniteur de batterie IC à ions de lithium 16-TSSOP
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | DS2762AE+025/T&R |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Fonction: | Moniteur de batterie | Chimie de la batterie: | Ion lithium |
|---|---|---|---|
| Protection contre les défauts: | Au-dessus du courant, au-dessus de/sous la tension, court-circuit | Interface: | 1-Wire |
| Température de fonctionnement: | -20°C | 70°C (VENTRES) | Type de montage: | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur: | 16-TSSOP | ||
Description de produit
DS2762AE+025/T&R Puce de circuit intégré, moniteur de batterie IC à ions de lithium 16-TSSOP
Les spécifications de DS2762AE+025/T&R
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Gestion de la batterie | |
| Mfr | Analog Devices Inc./Maxim intégré |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Statut du produit | Dépassé |
| Fonction | Moniteur de batterie |
| Chimique de la batterie | Ion lithium |
| Nombre de cellules | - |
| Protection contre les défauts | Sur courant, sur/sous tension, court-circuit |
| Interface | Un fil |
| Température de fonctionnement | -20°C à 70°C (TA) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 16-TSSOP (0,173", 4,40 mm de largeur) |
| Paquet de dispositifs fournis par le fournisseur | 16-TSSOP |
| Numéro du produit de base | DS2762 |
Caractéristiques duDS2762AE+025/T&R
Circuit de sécurité Li+
- Protection contre les surtensions
- Protection contre les surtensions et les courts-circuits
- Protection contre les sous-tensions
Alerte de l'hôte lorsque le courant ou la température accumulés dépassent les limites sélectionnables par l'utilisateur
0V Charge de récupération de la batterie
Disponible en deux configurations:
- Une résistance interne de 25m.
- Résistance de sensation externe sélectionnable par l'utilisateur
Mesure actuelle
- Mesure bidirectionnelle de 12 bits
- Configuration de la résistance interne:
- 0,625mA LSB et ±1,9A portée dynamique
- Configuration de la résistance de sensation externe:
- 15,625 V LSB et ± 64 mV
Accumulation actuelle:
- Résistant de sens interne: 0,25 mAhr LSB
- Résistant de détection externe: 6.25Vhr LSB
Mesure de tension avec une résolution de 4,88 mV
Mesure de la température à l'aide d'un capteur intégré à une résolution de 0,125 °C
Support des fonctionnalités de gestion et de contrôle de l'alimentation du système
32 octets d'EEPROM verrouillable
16 octets de SRAM à usage général
Dallas 1-Wire®
- Interface avec l'adresse de l'appareil unique à 64 bits
Faible consommation électrique:
- Courant actif: 60A type, 90A maximum
- Courant de sommeil: 1A type, 2A maximum
Applications deDS2762AE+025/T&R
* Appareils électroniques
* Téléphones portables/smartphones
* Caméras numériques
Classifications environnementales et d'exportationDS2762AE+025/T&R
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
