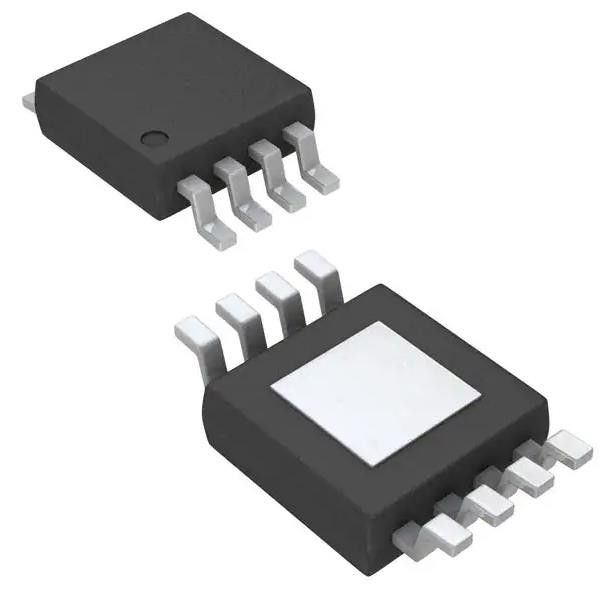

TPA2005D1DGNR amplificateur de circuit intégré IC à 1 canal (mono) classe D 8-HVSSOP
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPA2005D1DGNR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Le type: | Classe D | Type de sortie: | 1 canal (mono) |
|---|---|---|---|
| Max Output Power X creuse des rigoles @ la charge: | 1.45W X 1 @ 8Ohm | Voltage - alimentation: | 2.5V à 5.5V |
| Caractéristiques: | Entrées différentielles, court-circuit et protection thermique, arrêt | Température de fonctionnement: | -40°C à 85°C (TA) |
| Paquet de dispositifs fournis par le fournisseur: | 8-HVSSOP | ||
Description de produit
Le TPA2005D1DGNR Amplificateur de circuit intégré IC à 1 canal (mono) classe D 8-HVSSOP
Les spécifications de Le TPA2005D1DGNR
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Légère | |
| Amplificateurs | |
| Amplificateurs audio | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Le type | Classe D |
| Type de sortie | Un canal (mono) |
| Puissance maximale de sortie x canaux @ charge | 1.45 W x 1 @ 8 Ohm |
| Voltage - alimentation | 2.5V à 5.5V |
| Caractéristiques | Différentiel d'entrée, protection contre le court-circuit et la protection thermique, arrêt |
| Type de montage | Monture de surface |
| Température de fonctionnement | -40°C à 85°C (TA) |
| Paquet de dispositifs fournis par le fournisseur | 8-HVSSOP |
| Emballage / boîtier | 8-TSSOP, 8-MSOP (0,118", 3,00 mm de largeur) Plateau exposé |
| Numéro du produit de base | Le TPA2005 |
Caractéristiques duLe TPA2005D1DGNR
* 1,4 W en 8 Q à partir d'une alimentation de 5 V à THD = 10% (type)
* Durée de vie maximale de la batterie et chaleur minimale
- Efficacité avec un haut-parleur 8-Q:
- 84% à 400 mW
- 79% à 100 mW
- 2,8 mA de courant silencieux
- courant d'arrêt 0,5-A
* Capable de conduire une voiture
- un haut-parleur 8-Q (2,5 V s Vop s 5,5 V) et un
- haut-parleur 4 Q (2,5 V s Vop s 4,2 V)
* Seulement trois composants externes
- Optimisation de la phase de sortie PWM élimine le filtre de sortie LCO
- La fréquence de commutation à 250 kHz générée en interne élimine le condensateur et la résistance
- L'amélioration du PSRR (-71 dB à 217 Hz) et de la tension de large alimentation (2,5 V à 5,5 V) élimine le besoin d'un régulateur de tension
- Le Désien complètement différentiel réduit la rectification RF et élimine le condensateur de contournement
- L'amélioration du CMRR élimine deux condensateurs d'accouplement d'entrée
* Paquet d'économies d'espace
- Package de 3 mm x 3 mm de QFN (DRB)
- 2,5 mm x 2,5 mm MicroStar JuniorTM BGAPemballage (ZQY)
- 3 mm x 5 mm MSOP PowerPAD TM Package ((DGN)
* Utilisez TPA2006D1 pour une compatibilité logique de 1,8 V sur la broche d'arrêt
Applications deLe TPA2005D1DGNR
Idéal pour les téléphones portables sans fil ou cellulaires et les PDA
Classifications environnementales et d'exportationLe TPA2005D1DGNR
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.33.0001 |
