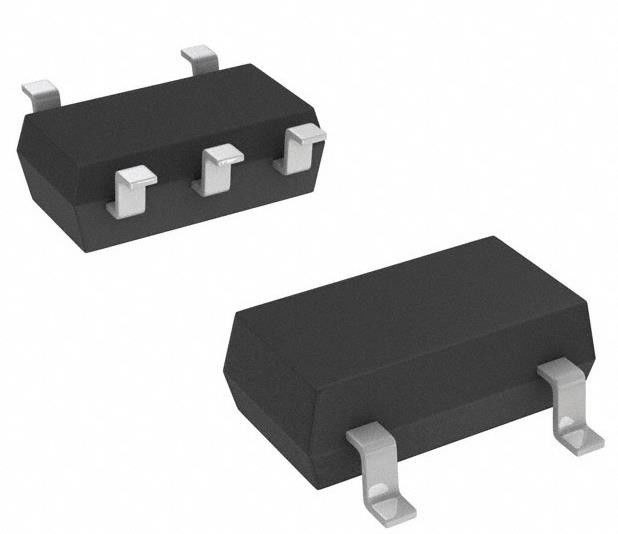

TC7S14FU Chipe de circuit intégré Inverteur IC 1 canal Schmitt déclencheur 5-SSOP
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le système de contrôle de l'équipement doit être conforme à la présente directive. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Type logique: | échangeur | Nombre de circuits: | 1 |
|---|---|---|---|
| Nombre d'entrées: | 1 | Caractéristiques: | Déclencheur de Schmitt |
| Voltage - alimentation: | 2V | 6V | Actuel - tranquille (maximum): | 1 µA |
| Actuel - sortie haute, bas: | 2.6mA, 2.6mA | Niveau de logique d'entrée - le bas: | 0.3V | 1.5V |
| Niveau de logique d'entrée - élevé: | 1.5V | 4.2V | Délai de propagation max @ V, Max CL: | 17ns @ 6V, 50pF |
Description de produit
TC7S14FU Chipe de circuit intégré Inverteur IC 1 canal Schmitt déclencheur 5-SSOP
Les spécifications deLe système de contrôle de l'équipement doit être conforme à la présente directive.
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| La logique | |
| Portes et onduleurs | |
| Mfr | Toshiba Semi-conducteurs et stockage |
| Série | TC7S |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type logique | Invertisseur |
| Nombre de circuits | 1 |
| Nombre d'entrées | 1 |
| Caractéristiques | Le déclencheur de Schmitt |
| Voltage - alimentation | 2V à 6V |
| Courant - à l'arrêt (maximum) | 1 μA |
| Courant - Sortie élevée, basse | 20,6 mA, 2,6 mA |
| Niveau logique d'entrée - bas | 0.3V ~ 1,5V |
| Niveau logique d'entrée - élevé | 1.5V à 4.2V |
| Délai maximal de propagation @ V, max CL | 17ns @ 6V, 50pF |
| Température de fonctionnement | -40°C à 85°C |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | 5-SSOP |
| Emballage / boîtier | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Numéro du produit de base | 7S14 |
Caractéristiques duLe système de contrôle de l'équipement doit être conforme à la présente directive.
• Haute vitesse: tpd = 11 ns (typiquement) à VCC = 5 V
• Faible dissipation de puissance: ICC = 1 μA (max) à Ta = 25°C
• Immunité au bruit élevée: VH = 1,1 V à VCC = 5 V
• Capacité d'entraînement de sortie: 5 charges LSTTL
• Impédance de sortie symétrique:
• Retards de propagation équilibrés: tpLH ∼− tpHL
• Large plage de tension de fonctionnement: VCC (opr) = 2 à 6 V
Applications deLe système de contrôle de l'équipement doit être conforme à la présente directive.
Le TC7S14 est un onduleur C2MOS Schmitt à grande vitesse fabriqué avec la technologie C2MOS à porte en silicium.
Classifications environnementales et d'exportationLe système de contrôle de l'équipement doit être conforme à la présente directive.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
