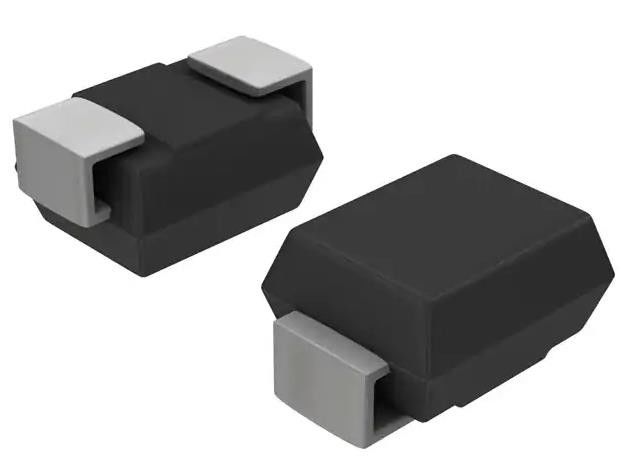

SZ1SMB26AT3G 42.1V pinceau 14.2A Ipp Tvs Diode sur le montage de surface SMB
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SZ1SMB26AT3G |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Le type: | Zéner | Canaux unidirectionnels: | 1 |
|---|---|---|---|
| Tension - Entretoise inverse (Typ): | 26V | Tension - Panne (Min): | 28.9V |
| Tension - fixage (maximum) @ de la PIP: | 42.1V | Courant - Impulsion de crête (10/1000µs): | 14.2A |
| Puissance - Impulsion de crête: | 600W | Applications: | Automobiles |
| Fréquence de capacité @: | 630 pF @ 1MHz | Température de fonctionnement: | -65°C | 150°C (TJ) |
Description de produit
SZ1SMB26AT3G 42.1V pinceau 14.2A Ipp Tvs Diode sur le montage de surface SMB
Les spécifications deSZ1SMB26AT3G
| Le type | Définition |
| Catégorie | Protection du circuit |
| Les appareils pour la fabrication de lampes à incandescence, y compris les appareils pour la fabrication de lampes à incandescence | |
| Diodes TVS | |
| Mfr | Littelfuse Inc. |
| Série | Automobiles, AEC-Q101 |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Le type | Zener |
| Canaux unidirectionnels | 1 |
| Voltage - Retour en arrière (type) | 26 V |
| Voltage - défaillance (min) | 28.9V |
| Le système de freinage doit être équipé d'un dispositif de freinage. | 42.1V |
| courant - impulsion de pointe (10/1000 μs) | 14.2A |
| Puissance - Pouls maximal | 600 W |
| Protection des lignes électriques | Je ne veux pas. |
| Applications | Automobiles |
| Capacité @ fréquence | 630 pF @ 1MHz |
| Température de fonctionnement | -65°C à 150°C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | DO-214AA, SMB |
| Paquet de dispositifs fournis par le fournisseur | Les PME |
| Numéro du produit de base | 1PME |
Caractéristiques duSZ1SMB26AT3G
■ Les surtensions transitoires Zener
■ Plage de tension inverse maximale de travail - 5,0 V à 170 V pour les unidirectionnels et 10 V à 75 V pour les bidirectionnels
■ Plage de tension standard de rupture par avalanche
-6,4 V à 209 V pour unidirectionnel, 11,1 V à 92,07 V pour bidirectionnel
■ Puissance maximale − 600 W @ 1,0 ms
■ Classification ESD de classe 3 (> 16 kV) par modèle de corps humain
■ Voltage maximal de la pince @ courant de pointe
■ Faible fuite < 5,0 μA au-dessus de 10 V
■ Conçu pour la protection par type UL 497B
■ Le temps de réponse est généralement < 1,0 ns
■ sans Pb signifie que l'interconnexion de niveau 2 est sans Pb et que le matériau de finition du terminal est de l'étain (Sn) (IPC/JEDEC J-STD609A.01)
■ SZ Préfixe pour l'automobile et autres applications nécessitant des exigences uniques de changement de site et de commande; AEC-Q101 Qualifié et PPAP Capable
Applications deSZ1SMB26AT3G
La série SZ1SMB est conçue pour protéger les composants sensibles à la tension contre les transitoires à haute tension et à haute énergie.
Classifications environnementales et d'exportationSZ1SMB26AT3G
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.10.0080 |
