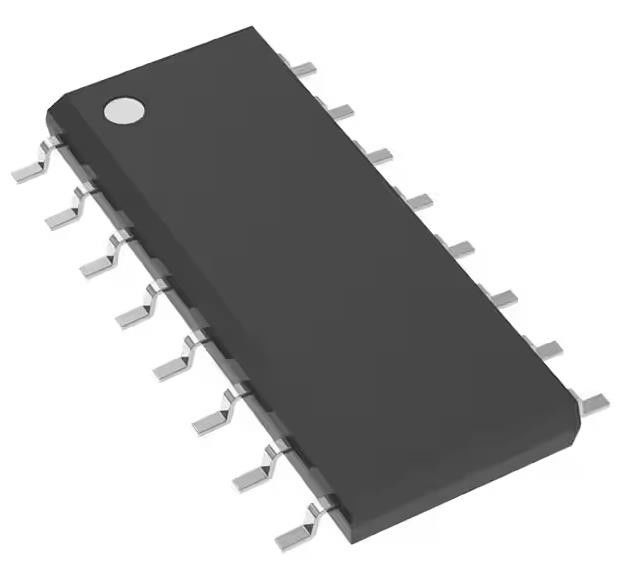

CD4049UBDR Inverteur de puce de circuit intégré IC 6 canal 16-SOIC
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | CD4049UBDR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Nombre de circuits: | 6 | Nombre d'entrées: | 1 |
|---|---|---|---|
| Voltage - alimentation: | 3V ~ 18V | Actuel - tranquille (maximum): | 4µA |
| Actuel - sortie haute, bas: | 40,3 mA, 24 mA | Niveau de logique d'entrée - le bas: | 1V | 2.5V |
| Niveau de logique d'entrée - élevé: | 4V | 12.5V | Délai de propagation max @ V, Max CL: | 50ns @ 15V, 50pF |
Description de produit
CD4049UBDR Inverteur de puce de circuit intégré IC 6 canal 16-SOIC
Les spécifications deCD4049UBDR
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| La logique | |
| Portes et onduleurs | |
| Mfr | Les instruments du Texas |
| Série | 4000B |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Type logique | Invertisseur |
| Nombre de circuits | 6 |
| Nombre d'entrées | 1 |
| Caractéristiques | - |
| Voltage - alimentation | 3V à 18V |
| Courant - à l'arrêt (maximum) | 4 μA |
| Courant - Sortie élevée, basse | 40,3 mA, 24 mA |
| Niveau logique d'entrée - bas | 1V à 2,5V |
| Niveau logique d'entrée - élevé | 4V à 12,5V |
| Délai maximal de propagation @ V, max CL | 50 ns @ 15 V, 50 pF |
| Température de fonctionnement | -55°C à 125°C |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | 16-SOIC |
| Emballage / boîtier | 16-SOIC (0,154", largeur de 3,90 mm) |
| Numéro du produit de base | Le CD4049 |
Caractéristiques duCD4049UBDR
• CD4049UB Inversion
• CD4050B Non inversant
• Courant d'égout élevé pour entraîner des charges de 2 TTL
• Conversion logique de haut à bas niveau
• 100% testé pour le courant calme à 20 V
• Courant d'entrée maximal de 1 μA à 18 V sur toute la plage de température de l'emballage; 100 nA à 18 V et 25°C
• Nommés paramétriques 5 V, 10 V et 15 V
Applications deCD4049UBDR
• Convertisseurs CMOS en DTL ou TTL Hex
• Les conducteurs de la source ou du puits de courant CMOS
• CMOS Convertisseurs de niveau logique haut à bas
Classifications environnementales et d'exportationCD4049UBDR
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
