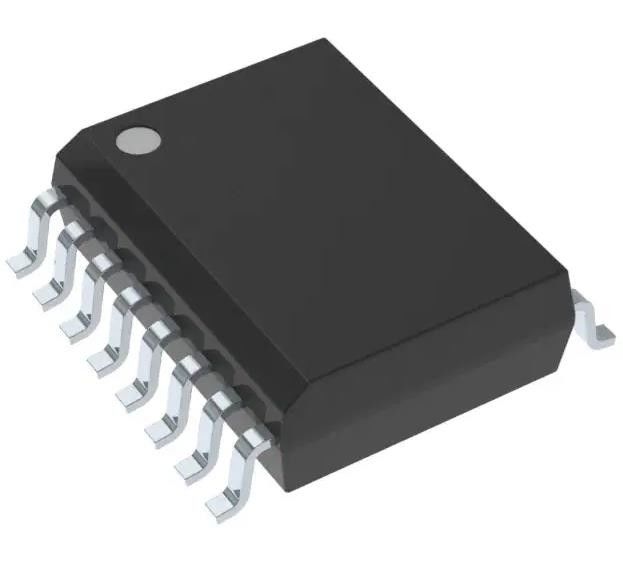

ADUM1401ARWZ Isolateur numérique à usage général 2500Vrms 4 canaux 1Mbps 25kV/μs
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ADUM1401ARWZ |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 4 | Entrées - côté 1/Side 2: | 3:1 |
|---|---|---|---|
| Type de la Manche: | Unidirectionnel | Tension - isolement: | 2500Vrms |
| Immunité passagère de mode commun (minute): | 25kV/µs | Taux de données: | 1Mbps |
| TpLH/tpHL de retard de propagation (maximum): | 100ns, 100ns | Déformation de durée d'impulsion (maximum): | 40ns |
Description de produit
ADUM1401ARWZ Isolateur numérique à usage général 2500Vrms 4 canaux 1Mbps 25kV/μs
Les spécifications deLe numéro d'enregistrement est le numéro d'enregistrement de l'établissement.
| Le type | Définition |
| Catégorie | Isolateurs |
| Isolateurs numériques | |
| Mfr | Dispositifs analogiques inc. |
| Série | iCoupler® |
| Le paquet | Tuyaux |
| Technologie | Accouplement magnétique |
| Le type | Objectif général |
| Le pouvoir isolé | Je ne veux pas. |
| Nombre de chaînes | 4 |
| Les entrées - Page 1/Page 2 | 3:1 |
| Type de canal | Unidirectionnel |
| Voltage - Isolement | 2500 Vrms |
| Immunité transitoire en mode commun (min) | 25 kV/μs |
| Taux de données | 1 Mbps |
| Délai de propagation tpLH / tpHL (maximum) | 100 ans, 100 ans |
| Distorsion de la largeur d'impulsion (max) | 40 ans |
| Temps de montée / chute (type) | 2.5ns, 2.5ns |
| Voltage - alimentation | 2.7V ~ 5.5V |
| Température de fonctionnement | -40°C à 105°C |
| Type de montage | Monture de surface |
| Emballage / boîtier | 16-SOIC (0,295", largeur de 7,50 mm) |
| Paquet de dispositifs fournis par le fournisseur | 16-SOIC |
| Numéro du produit de base | L'ADUM1401 est |
Caractéristiques duLe numéro d'enregistrement est le numéro d'enregistrement de l'établissement.
* Qualifié pour les applications automobiles
* Fonctionnement à faible puissance
- fonctionnement à 5 V
- 1,0 mA par canal maximum à 0 à 2 Mbps
- 3,5 mA par canal à 10 Mbps maximum
- 31 mA par canal maximum à 90 Mbps
- fonctionnement 3 V
- 0,7 mA par canal maximum à 0 à 2 Mbps
- 2,1 mA par canal à 10 Mbps maximum
- 20 mA par canal maximum à 90 Mbps
* Communication bidirectionnelle
* Translation au niveau 3 V/5 V
* Fonctionnement à haute température: 125°C
* Taux de transmission élevé: dc à 90 Mbps (NRZ)
* Caractéristiques précises du temps
- 2 ns de distorsion maximale de la largeur d'impulsion
- 2 ns de correspondance maximale de canal à canal
* Immunité transitoire de mode commun élevée: > 25 kV/μs
* Fonction d'activation de sortie
* Un ensemble de 16 conducteurs SOIC large carrosserie
* Des modèles conformes à la directive RoHS sont disponibles
* Sécurité et approbations réglementaires
- Reconnaissance UL: 2500 V rms pendant 1 minute par UL 1577
- Avis d'acceptation du composant CSA 5A
- Certificat de conformité VDE
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = pic de 560 V
- Approbation par le TÜV: CEI/EN/UL/CSA 61010-1
Applications deLe numéro d'enregistrement est le numéro d'enregistrement de l'établissement.
* Isolement multicanal à usage général
* Isolement de l'interface SPI et du convertisseur de données
* émetteurs-récepteurs RS-232/RS-422/RS-485
* Isolement des bus de terrain industriels
* Systèmes automobiles
Classifications environnementales et d'exportationLe numéro d'enregistrement est le numéro d'enregistrement de l'établissement.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
