ISO7641FCDWR Isolateur numérique à usage général 2500Vrms 4 canaux 25Mbps 25kV/μS
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ISO7641FCDWR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 4 | Entrées - côté 1/Side 2: | 3/1 |
|---|---|---|---|
| Type de la Manche: | Unidirectionnel | Tension - isolement: | 2500Vrms |
| Immunité passagère de mode commun (minute): | 25kV/µs | Taux de données: | 25Mbps |
| TpLH/tpHL de retard de propagation (maximum): | 28 ans, 28 ans | Déformation de durée d'impulsion (maximum): | 3ns |
| Temps de hausse/automne (type): | 2.8n, 2.9n | Voltage - alimentation: | 3V | 5.5V |
| Surligner: | ISO7641FCDWR,Isolateur numérique ISO7641FCDWR |
||
Description de produit
ISO7641FCDWR Isolateur numérique à usage général 2500Vrms 4 canaux 25Mbps 25kV/μs
La DGTL ISO 2500VRMS 4CH GP 16SOIC est également utilisée.
Les spécifications dePour l'utilisation de l'appareil, voir ISO 7641FCDWR
| Le type | Définition |
| Catégorie | Isolateurs |
| Isolateurs numériques | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Statut du produit | Actif |
| Technologie | Accouplement par capacité |
| Le type | Objectif général |
| Le pouvoir isolé | Je ne veux pas. |
| Nombre de chaînes | 4 |
| Les entrées - Page 1/Page 2 | Jéhovah nous protège, 15/3 |
| Type de canal | Unidirectionnel |
| Voltage - Isolement | 2500 Vrms |
| Immunité transitoire en mode commun (min) | 25 kV/μs |
| Taux de données | 25 Mbps |
| Délai de propagation tpLH / tpHL (maximum) | 28 ans, 28 ans |
| Distorsion de la largeur d'impulsion (max) | 3ns |
| Temps de montée / chute (type) | 2.8n, 2.9n |
| Voltage - alimentation | 3V à 5,5V |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |

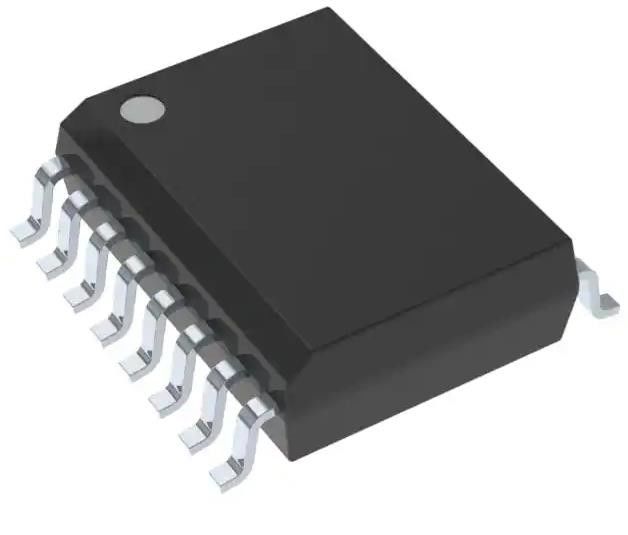

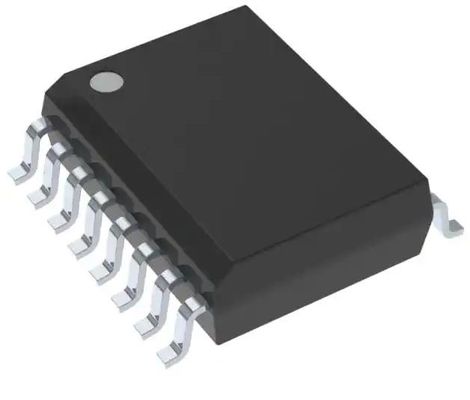

| Emballage / boîtier | 16-SOIC (0,295", largeur de 7,50 mm) |
| Paquet de dispositifs fournis par le fournisseur | 16-SOIC |
| Numéro du produit de base | Pour les appareils électroniques |
Caractéristiques duPour l'utilisation de l'appareil, voir ISO 7641FCDWR
• Taux de signalisation: 150 Mbps (grade M), 25 Mbps (grade C)
• Conception robuste avec filtre à bruit intégré (grade C)
• Faible consommation d'énergie, CCI typique par canal (aliments de 3,3 V):
ISO7631FM: 2 mA à 10 Mbps
ISO7631FC: 1,5 mA à 10 Mbps
ISO7641FC: 1,3 mA à 10 Mbps
• ICC_disabled extrêmement bas (grade C)
• Faible délai de propagation: 7 ns typique (grade M)
• Défauts de sortie à faible état en mode sans échec
• Large plage de température: de 40 à 125 °C
• Immunité transitoire de 50 KV/μs, typique
• Longue durée de vie avec barrière d'isolation SiO2
• Opère à partir des niveaux d'alimentation et de logique de 2,7 V (grade M), 3,3 V et 5 V
• Translation des niveaux de 2,7 V (grade M), 3,3 V et 5 V
• Package SOIC-16 à corps large
• Sécurité et approbations réglementaires
L'isolement de 2500 VRMS pendant 1 minute par UL 1577
L'isolation de base selon la norme DIN V VDE V 0884-10 et la norme DIN EN 61010-1
¢ Avis d'acceptation des composants CSA 5A, Normes IEC 60950-1 et IEC 61010-1 pour les équipements finaux
La certification CQC est conforme à la norme GB4943.1-2011
L'isolation renforcée selon les normes EN/UL/CSA 60950-1 et EN/UL/CSA 61010-1
Applications dePour l'utilisation de l'appareil, voir ISO 7641FCDWR
• Remplacement de l'optocoupleur dans:
¢ Autobus de terrain industriel
¢ Profibus
¢ Modbus
Les bus de données de DeviceNetTM
Interface de commande par servo
¢ Contrôle du moteur
¢ Les sources d'alimentation électrique
¢ Packs de piles
Classifications environnementales et d'exportationPour l'utilisation de l'appareil, voir ISO 7641FCDWR
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
