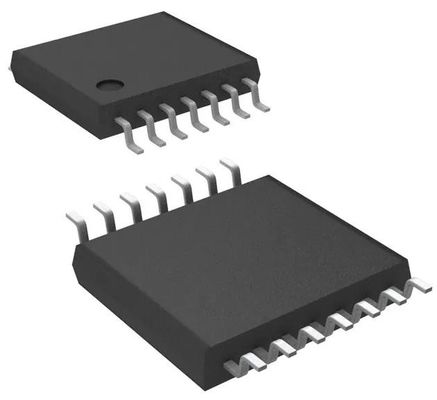

MC74LCX14DTR2G Inverteur de porte IC 6 canaux Schmitt déclencheur 14-TSSO
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le numéro de série est le numéro de série de l'appareil |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Type logique: | Invertisseur | Nombre de circuits: | 6 |
|---|---|---|---|
| Nombre d'entrées: | 1 | Caractéristiques: | Déclencheur de Schmitt |
| Voltage - alimentation: | 2V | 3.6V | Actuel - tranquille (maximum): | µA 10 |
| Actuel - sortie haute, bas: | 24mA, 24mA | Niveau de logique d'entrée - le bas: | 0.4V ~ 0,6V |
| Niveau de logique d'entrée - élevé: | 1.7V à 2.2V | Délai de propagation max @ V, Max CL: | 6Pour les appareils à commande numérique: |
| Surligner: | Le numéro de série est le numéro de série de l'appareil,MC74LCX14DTR2G Port inverseur IC |
||
Description de produit

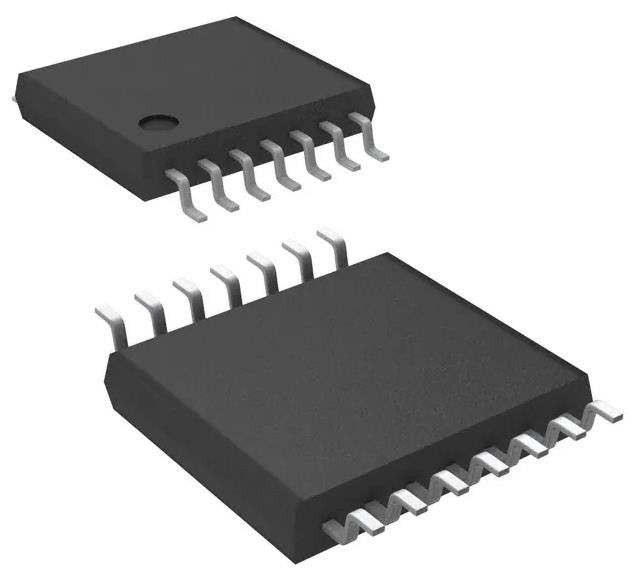

MC74LCX14DTR2G Inverteur IC 6 canaux Schmitt déclencheur 14-TSSO
Le système de réglage de la fréquence de l'éclairage doit être conforme à la norme ISO 7638:2003.
Les spécifications deLe numéro de série est le numéro de série de l'appareil
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Portes et onduleurs | |
| Mfr | un demi |
| Série | 74LCX |
| Le paquet | Tape et bobine (TR) |
| Statut du produit | Actif |
| Type logique | Invertisseur |
| Nombre de circuits | 6 |
| Nombre d'entrées | 1 |
| Caractéristiques | Le déclencheur de Schmitt |
| Voltage - alimentation | 2V à 3,6V |
| Courant - à l'arrêt (maximum) | 10 μA |
| Courant - Sortie élevée, basse | 24 mA, 24 mA |
| Niveau logique d'entrée - bas | 0.4V ~ 0,6V |
| Niveau logique d'entrée - élevé | 1.7V à 2.2V |
| Délai maximal de propagation @ V, max CL | 6Pour les appareils à commande numérique: |
| Température de fonctionnement | -40°C à 85°C |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | 14-TSSOP |
| Emballage / boîtier | 14-TSSOP (0,173", 4,40 mm de largeur) |
| Numéro du produit de base | Le numéro de série: |
Caractéristiques duLe numéro de série est le numéro de série de l'appareil
* Conçu pour une fonction VCC de 2,3 V à 3,6 V
* Entrées tolérantes de 5,0 V − Capacité d'interface avec logique TTL de 5,0 V
* Compatible avec LVTTL
* Compatible avec LVCMOS
* 24 mA capacité de sortie équilibrée
* Le courant d'alimentation statique proche de zéro (10 A) réduit considérablement les besoins en énergie du système
* Performance de verrouillage supérieure à 500 mA
* Capacité d'entraînement du courant est de 24 mA à la source/évier
* Pins et fonctions compatibles avec les autres familles logiques standard
* Performance ESD: Modèle de corps humain > 2000 V Modèle de machine > 100 V
* Complexité de la puce: 41 portes équivalentes
* Ces dispositifs sont exempts de Pb−, d'halogène/de BFR et sont conformes à la RoHS
Applications deLe numéro de série est le numéro de série de l'appareil
Le MC74LCX14 est un onduleur hexagonale haute performance avec des entrées Schmitt-Trigger fonctionnant à partir d'une alimentation de 2,3 à 3,6 V
Classifications environnementales et d'exportationLe numéro de série est le numéro de série de l'appareil
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
