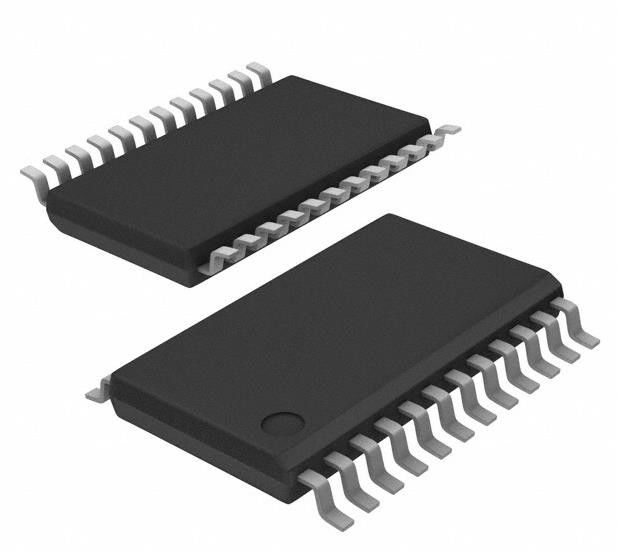

TS3A27518EPWR 6 Circuit de circuit intégré, puce de commutateur analogique IC 24-TSSOP
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TS3A27518EPWR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Circuit multiplexeur/démultiplexeur: | 2h01 | Nombre de circuits: | 6 |
|---|---|---|---|
| Résistance de Sur-état (maximum): | 6.2 Ohms | Assortiment de canal en canal (ΔRon): | 300mOhm |
| Tension - approvisionnement, simple (V+): | 1.65V | 3.6V | Temps de commutateur (tonne, dandy) (maximum): | 59 ans, 60,6 ans |
| -3db de bande passante: | 240MHz | Injection de charge: | 0.81pC |
| Capacité de la Manche (CS (), CD ()): | 13pF, 8.5pF | Actuel - fuite (EST ()) (Maximum): | 1µA |
| Surligner: | TS3A27518EPWR,TS3A27518EPWR puce de circuit intégré,IC de commutateur analogique 24-TSSOP |
||
Description de produit
TS3A27518EPWR 6 Circuit de circuit intégré Switch de puce 2:1 6.2Ohm 24-TSSOP
Le système de commutation de l'interface intégrée (IC)
Les spécifications de Les données de l'équipement doivent être fournies conformément à l'annexe I.
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Commutateurs analogiques, multiplexeurs, démultiplexeurs | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Statut du produit | Actif |
| Circuit de commutation | Résultats de la recherche |
| Circuit multiplexeur/démultiplexeur | 2:01 |
| Nombre de circuits | 6 |
| Résistance à l'état (max) | 6.2 Ohms |
| La mise en correspondance entre les canaux (ΔRon) | 300 mOhm |
| Voltage - alimentation, unique (V+) | 1.65V à 3.6V |
| Le débit d'alimentation doit être supérieur ou égal à: | - |
| Temps de commutation (tonnes, tonnes) (maximum) | 59 ans, 60,6 ans |
| -3 dB de bande passante | 240 MHz |
| Injection de charge | 0.81pC |
| Capacité du canal (CS (arrêté), CD (arrêté)) | 13pF, 8,5pF |
| Le courant - fuite (IS(arrêt)) (maximum) | 1 μA |
| Écoute transversale | -62 dB @ 10MHz |
| Température de fonctionnement | -40°C à 85°C (TA) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 24-TSSOP (0,173", 4,40 mm de largeur) |
| Paquet de dispositifs fournis par le fournisseur | 24-TSSOP |
| Numéro du produit de base | Pour les appareils à commande numérique |
CaractéristiquesdeLes données de l'équipement doivent être fournies conformément à l'annexe I.
• fonctionnement à alimentation simple de 1,65 V à 3,6 V
• Isolement en mode coupé, VCC = 0
• Commutateurs à faible capacité, 21,5 pF (typique)
• Largeur de bande allant jusqu'à 240 MHz pour le traitement des signaux ferroviaires à grande vitesse
• Isolement des interférences et de l'arrêt de l'appareil de 62 dB
• Les entrées de commande compatibles avec la logique de 1,8 V
• Les entrées de commande tolérantes à 3,6 V
• Performance de verrouillage supérieure à 100 mA par JESD 78, classe II
• Performance ESD testée par JESD 22
Le modèle de corps humain de 2500-V (A114-B, classe II)
Le modèle de l'appareil chargé à 1500 V (C101)
• Performance ESD: ports NC/NO
️ décharge de contact de ±6 kV (CEI 61000-4-2)
• les emballages 24-WQFN (4,00 mm × 4,00 mm) et 24-TSSOP (7,90 mm × 6,60 mm)
ApplicationsdeLes données de l'équipement doivent être fournies conformément à l'annexe I.
• MUX à deux ports SD-SDIO et MMC
• Systèmes de vidéo MUX pour PC VGA
• Routage des signaux audio et vidéo
Classifications environnementales et d'exportationLes données de l'équipement doivent être fournies conformément à l'annexe I.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
