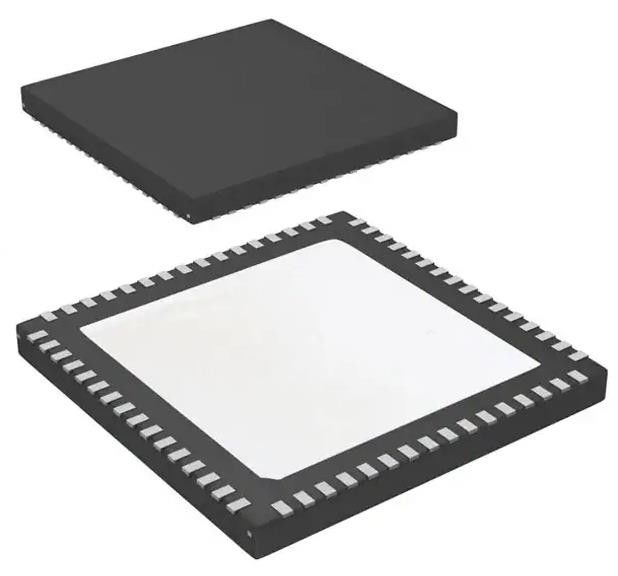

Le circuit intégré Chip With 2.6GHz 1 64-WFQFN de LMK04816BISQX/NOPB a exposé la protection
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LMK04816BISQX/NOPB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| PLL: | Oui | Entrée: | LVCMOS, LVDS, LVPECL |
|---|---|---|---|
| Sortie: | LVCMOS, LVDS, LVPECL | Nombre de circuits: | 1 |
| Rapport - entrée : Sortie: | 3:12 | Différentiel - entrée : Sortie: | Oui/oui |
| Fréquence - maximum: | 2.6Ghz | Diviseur/multiplicateur: | Oui/non |
| Tension - approvisionnement: | 3.15V ~ 3.45V | Température de fonctionnement: | -40°C | 85°C |
| Surligner: | Puce de circuit intégré de LMK04816BISQX/NOPB,Puce 2.6GHz de circuit intégré |
||
Description de produit
Le circuit intégré Chip With 2.6GHz 1 64-WFQFN de LMK04816BISQX/NOPB a exposé la protection
HORLOGE DOUBLE PLL 64WQFN D'IC
Caractéristiques de LMK04816BISQX/NOPB
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Les générateurs à horloge, PLLs, synthétiseurs de fréquence | |
| Mfr | Texas Instruments |
| Série | PLLatinum™ |
| Paquet | Bande et bobine (TR) |
| Statut de produit | Actif |
| PLL | Oui |
| Entrée | LVCMOS, LVDS, LVPECL |
| Sortie | LVCMOS, LVDS, LVPECL |
| Nombre de circuits | 1 |
| Rapport - entrée : Sortie | 3h12 |
| Différentiel - entrée : Sortie | Oui/oui |
| Fréquence - maximum | 2.6GHz |
| Diviseur/multiplicateur | Oui/non |
| Tension - approvisionnement | 3.15V | 3.45V |
| Température de fonctionnement | -40°C | 85°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 64-WFQFN a exposé la protection |
| Paquet de dispositif de fournisseur | 64-WQFN (9x9) |
| Nombre bas de produit | LMK04816 |
Caractéristiques de LMK04816BISQX/NOPB
• Représentation très réduite de frousse de RMS
– frousse de 100 fs RMS (12 kilohertz à 20 mégahertz)
– frousse de 123 fs RMS (100 hertz à 20 mégahertz)
• Architecture de la Double-boucle PLLATINUM™ PLL
– PLL1
– Crystal Oscillator Circuit à faible bruit intégré
– Mode de maintien quand des horloges d'entrée sont perdues
– Déclenchement et récupération automatiques ou manuels
– PLL2
– Plancher normal de bruit de 1-Hz PLL de
– 227 dBc/Hz
– Détecteur Rate Up de phase à 155 mégahertz
– Fréquence-doubleur d'OSCin
– VCO à faible bruit intégré
– Plages de fréquence de VCO de 2370 mégahertz à 2600 mégahertz
• Trois horloges superflues d'entrée avec la visibilité directe
– Modes commutés automatiques et manuels
• Clivages de sortie de coefficient d'utilisation de 50%, 1 à 1045 (même et impair)
• Sorties programmables de LVPECL, de LVDS, ou de LVCMOS
• Retard de Digital de précision, fixe ou DynamicallyAdjustable
• contrôle analogue de retard d'étape de 25 picosecondes, jusqu'à 575 picosecondes
• Retard de Digital d'étape de période de distribution d'horloge de 1/2, jusqu'à 522 étapes
• 13 sorties différentielles ; jusqu'à 26 assymétriques
– Jusqu'à 5 VCXO et sorties Cristal-protégées
• Fréquences de base de jusqu'à 2600 mégahertz
• mode 0-Delay
• Trois sorties d'horloge de défaut à la mise sous tension
• À plusieurs modes de fonctionnement : Double PLL, PLL simple, et distribution d'horloge
• Température ambiante industrielle : – 40°C à +85°C
• 3.15-V à l'opération 3.45-V
• Paquet : 64-Pin WQFN (9,0 × de × 9,0 0,8 millimètres)
Applications de LMK04816BISQX/NOPB
• Synchronisation de convertisseur de données et infrastructure de radio
• Mise en réseau, SONET ou CSAD, DSLAM
• Médical, visuel, militaire, et espace
• Essai et mesure
Classifications environnementales et d'exportation de LMK04816BISQX/NOPB
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
