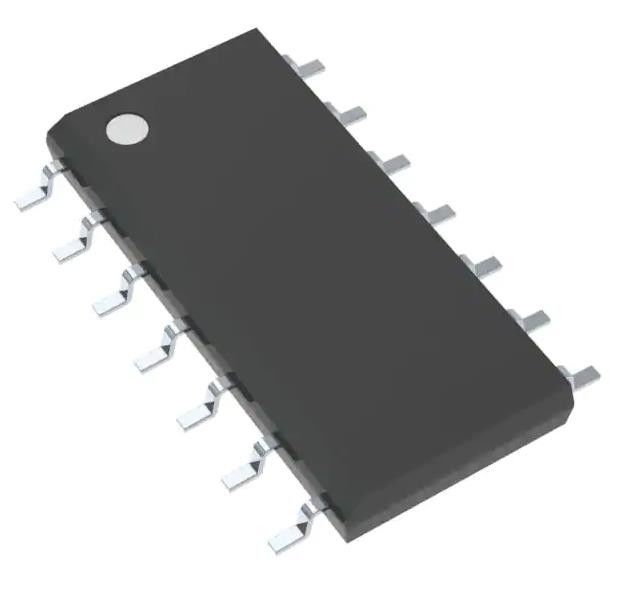

La Manche 14-SOIC d'IC 4 de circuit intégré Chip With OU de porte de SN74LVC32ADR
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SN74LVC32ADR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Type de logique: | OU porte | Nombre de circuits: | 4 |
|---|---|---|---|
| Nombre d'entrées: | 2 | Tension - approvisionnement: | 1.65V | 3.6V |
| Actuel - tranquille (maximum): | 1 µA | Actuel - sortie haute, bas: | 24mA, 24mA |
| Niveau de logique d'entrée - le bas: | 0.7V | 0.8V | Niveau de logique d'entrée - élevé: | 1.7V | 2V |
| Délai de propagation max @ V, Max CL: | 3.6ns @ 3.3V, 50pF | Température de fonctionnement: | -40°C | 125°C |
| Surligner: | Puce de circuit intégré de SN74LVC32ADR,La Manche de la puce 4 de circuit intégré |
||
Description de produit
La Manche 14-SOIC d'IC 4 de circuit intégré Chip With OU de porte de SN74LVC32ADR
PORTE OU 4CH 2-INP 14SOIC D'IC
Caractéristiques de SN74LVC32ADR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Portes et inverseurs | |
| Mfr | Texas Instruments |
| Série | 74LVC |
| Paquet | Bande et bobine (TR) |
| Statut de produit | Actif |
| Type de logique | OU porte |
| Nombre de circuits | 4 |
| Nombre d'entrées | 2 |
| Caractéristiques | - |
| Tension - approvisionnement | 1.65V | 3.6V |
| Actuel - tranquille (maximum) | 1 µA |
| Actuel - sortie haute, bas | 24mA, 24mA |
| Niveau de logique d'entrée - le bas | 0.7V | 0.8V |
| Niveau de logique d'entrée - élevé | 1.7V | 2V |
| Max Propagation Delay @ V, CL maximum | 3.6ns @ 3.3V, 50pF |
| Température de fonctionnement | -40°C | 125°C |
| Montage du type | Bâti extérieur |
| Paquet de dispositif de fournisseur | 14-SOIC |
| Paquet/cas | 14-SOIC (0,154", largeur de 3.90mm) |
| Nombre bas de produit | 74LVC32 |
Caractéristiques de SN74LVC32ADR
• Fonctionnez à partir de 1,65 V à 3,6 V
• Spécifique – de 40°C à +85°C,
– 40°C à +125°C, et – 55°C à +125°C
• Les entrées acceptent des tensions à 5,5 V
• Tpd maximum de 3,8 NS à 3,3 V
• VOLP typique (rebond au sol de sortie) < 0="">
• VOHV typique (attérrissage trop court de sortie VOH) > 2 V à VCC = 3,3 V, MERCI = 25°C
• La représentation de verrou- dépasse 250 mA par JESD 17
• Sur des produits conformes à MIL-PRF-38535, tous les paramètres sont examinés sauf indication contraire. Sur tous autres produits, le traitement de production n'inclut pas nécessairement l'essai de tous les paramètres.
• La protection d'ESD dépasse JESD 22
– modèle du corps humain 2000-V
– modèle de machine 200-V
– modèle du Charger-dispositif 1000-V
Applications de SN74LVC32ADR
• Récepteurs de poids du commerce
• Docks audio : Portatif
• Joueurs et Home Theater de Blu-ray
• Lecteurs MP3 ou enregistreurs
• Personal digital assistant (PDA)
• Puissance : Télécom/offre du serveur AC/DC : Contrôleur simple : Analogue et Digital
• Commandes à semi-conducteur (SSDs) : Client et entreprise
• TV : Affichage à cristaux liquides, Digital, et à haute définition (TVHD)
• Tablettes : Entreprise
• Analytics visuel : Serveur
• Casques, claviers, et souris sans fil
Classifications environnementales et d'exportation de SN74LVC32ADR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
