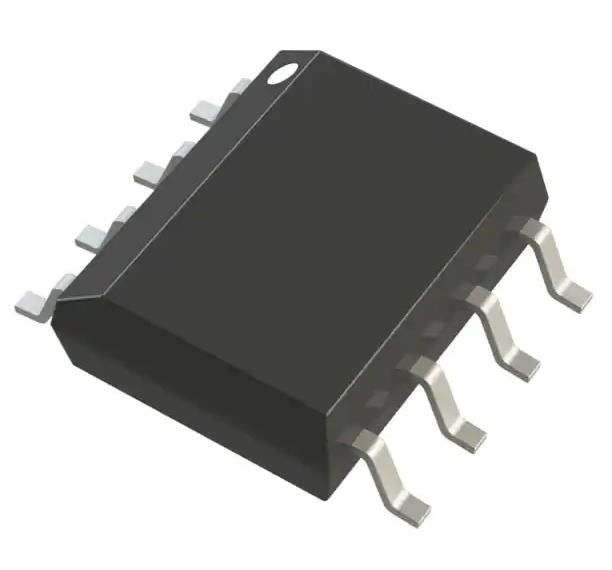

Circuit intégré Chip Instrumentation Amplifier d'AD620ARZ 1 circuit 8-SOIC
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | AD620ARZ |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de circuits: | 1 | Vitesse de balayage: | 1.2V/µs |
|---|---|---|---|
| -3db de bande passante: | 1 mégahertz | Actuel - polarisation d'entrée: | PA 500 |
| Tension - compensation d'entrée: | µV 30 | Actuel - approvisionnement: | 900µA |
| Actuel - sortie/Manche: | 18 mA | Tension - envergure d'approvisionnement (minute): | 4,6 V |
| Tension - envergure d'approvisionnement (maximum): | 36 V | Température de fonctionnement: | -40°C | 85°C |
| Surligner: | Puce de circuit intégré d'AD620ARZ,Puce 8-SOIC de circuit intégré |
||
Description de produit
Circuit intégré Chip Instrumentation Amplifier d'AD620ARZ 1 circuit 8-SOIC
CIRCUIT 8SOIC D'IC INST AMPÈRE 1
Caractéristiques d'AD620ARZ
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Instrumentation, ampères OP, tampon ampères | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Paquet | Tube |
| Statut de produit | Actif |
| Type d'amplificateur | Instrumentation |
| Nombre de circuits | 1 |
| Type de sortie | - |
| Taux de groupe | 1.2V/µs |
| Largeur de bande de -3db | 1 mégahertz |
| Actuel - polarisation d'entrée | PA 500 |
| Tension - compensation d'entrée | µV 30 |
| Actuel - approvisionnement | 900µA |
| Actuel - sortie/Manche | 18 mA |
| Tension - envergure d'approvisionnement (minute) | 4,6 V |
| Tension - envergure d'approvisionnement (maximum) | 36 V |
| Température de fonctionnement | -40°C | 85°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 8-SOIC (0,154", largeur de 3.90mm) |
| Paquet de dispositif de fournisseur | 8-SOIC |
| Nombre bas de produit | AD620 |
Caractéristiques d'AD620ARZ
* facile à utiliser
- Le gain a placé avec une résistance externe (le gain s'étendent 1 à 10 000)
- Grand choix d'alimentation d'énergie (±2.3 V à ±18 V)
- Une plus haute performance que 3 conceptions op de l'ampère IA
- Disponible dans l'emballage d'IMMERSION et de SOIC de 8 avances
- Puissance faible, courant maximum d'approvisionnement de 1,3 mA
* excellente représentation de C.C (de catégorie B)
- 50 μV maximum, tension de compensation d'entrée
- 0,6 μV/°C maximum, dérive de compensation d'entrée
- 1,0 Na maximum, polarisation d'entrée actuelle
- rapport de rejet minimum de commun-mode du DB 100 (G = 10)
* à faible bruit
- 9 nV/√Hz @ 1 kilohertz, bruit de tension d'entrée
- 0,28 μV pp ébruitent (0,1 hertz à 10 hertz)
* excellentes caractéristiques à C.A.
- largeur de bande de 120 kilohertz (G = 100)
- temps de stabilisation de 15 μs à 0,01%
Applications d'AD620ARZ
* pesez les échelles
* ECG et instrumentation médicale
* interface de transducteur
* systèmes par acquisition de données
* contrôles de processus industriel
* équipement à piles et portatif
Classifications environnementales et d'exportation d'AD620ARZ
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
