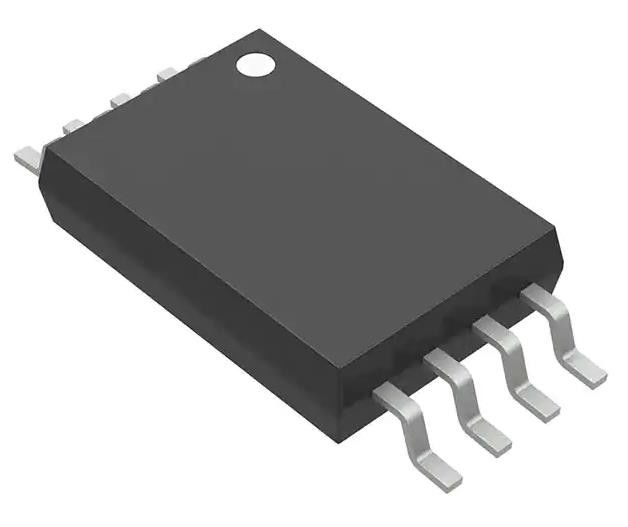

8TSSOP du COMMUTATEUR 1 x 1/1 d'AUTOBUS de puce de circuit intégré de SN74CB3Q3305PWR
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SN74CB3Q3305PWR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Circuits indépendants: | 2 | Type: | Commutateur d'autobus |
|---|---|---|---|
| Circuit: | 1x1:1 | Source d'approvisionnement de tension: | Approvisionnement simple |
| Tension - approvisionnement: | 2.3V | 3.6V | Température de fonctionnement: | -40°C | 85°C |
| Surligner: | Puce de circuit intégré de SN74CB3Q3305PWR,Puce 8TSSOP de circuit intégré |
||
Description de produit
1:1 8TSSOP du COMMUTATEUR 1 X d'AUTOBUS de puce de circuit intégré de SN74CB3Q3305PWR
1:1 8-TSSOP du commutateur 1 x d'autobus de SN74CB3Q3305PWR
Caractéristiques de SN74CB3Q3305PWR
| Catégorie | Circuits intégrés (IC) |
| Commutateurs de signal, multiplexeurs, décodeurs | |
| Mfr | Texas Instruments |
| Série | 74CB |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Statut de produit | Actif |
| Type | Commutateur d'autobus |
| Circuit | 1 1:1 de x |
| Circuits indépendants | 2 |
| Actuel - sortie haute, bas | - |
| Source d'approvisionnement de tension | Approvisionnement simple |
| Tension - approvisionnement | 2.3V | 3.6V |
| Température de fonctionnement | -40°C | 85°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 8-TSSOP (0,173", largeur de 4.40mm) |
| Paquet de dispositif de fournisseur | 8-TSSOP |
| Nombre bas de produit | 74CB3Q3305 |
Caractéristiques de SN74CB3Q3305PWR
• Haute circulation de données de largeur de bande (jusqu'à 500 mégahertz) 1
• 5-V I/Os tolérant avec le dispositif mis ou mis hors tension sous tension
• Basses et plates caractéristiques de résistance de Sur-état (ron) sur la plage de fonctionnement (ron = Ω 3 typique)
• Les appuis ont entré la tension au delà de l'approvisionnement sur des ports d'entrée-sortie de données
– commutation de 0 à 5 V avec 3,3 V VCC
– commutation de 0 à 3,3 V avec 2,5 V VCC
• Flux de données bidirectionnel avec le retard de propagation proche-zéro
• La basse capacité d'entrée ou de sortie réduit au minimum la déformation de chargement et de signal (Cio () = 3,5 le PF typiques)
• Fréquence de changement rapide (ennemi de = maximum 20 mégahertz)
• Les données et les entrées de contrôle fournissent des diodes de bride d'attérrissage trop court
• Consommation de puissance faible (ICC = 0,25 mA de typique)
• Plage de fonctionnement VCC de 2,3 V à 3,6 V
• Données I/Os soutenir 0 à 5 niveaux de signalisation de V (0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, et 5 V)
• Des entrées de contrôle peuvent être conduites par TTL ou 5 sorties de V/3.3 V CMOS
• Ioff soutient l'opération de mode de partiel-puissance-vers le bas
• La représentation de verrou- dépasse 100 mA par JESD 78, classe II
Applications de SN74CB3Q3305PWR
• Téléphones d'IP : de câble et sans fil
• Modules optiques
• Mise en réseau optique : vidéo au-dessus de fibre et d'EPON
• Autocommutateur (PBX)
• WiMax et équipement sans fil d'infrastructure
• USB, interface de signal différentiel
• Isolement d'autobus
Classifications environnementales et d'exportation de SN74CB3Q3305PWR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
