20TSSOP du COMMUTATEUR 8 x 1/1 d'AUTOBUS d'IC de circuits intégrés de SN74CB3Q3245PWR
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SN74CB3Q3245PWR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Type: | Commutateur d'autobus | Circuit: | 8x1:1 |
|---|---|---|---|
| Circuits indépendants: | 1 | Actuel - sortie haute, bas: | - |
| Tension - approvisionnement: | 2.3V | 3.6V | Température de fonctionnement: | -40°C | 85°C |
| Surligner: | Circuits intégrés IC de SN74CB3Q3245PWR,Circuits intégrés IC 20TSSOP |
||
Description de produit
1:1 20TSSOP du COMMUTATEUR 8 X d'AUTOBUS d'IC de circuits intégrés de SN74CB3Q3245PWR
1:1 20-TSSOP du commutateur 8 x d'autobus de SN74CB3Q3245PWR
Caractéristiques de SN74CB3Q3245PWR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Commutateurs de signal, multiplexeurs, décodeurs | |
| Mfr | Texas Instruments |
| Série | 74CB |
| Paquet | Bande et bobine (TR) |
| Statut de produit | Actif |
| Type | Commutateur d'autobus |
| Circuit | 8 1:1 de x |
| Circuits indépendants | 1 |
| Actuel - sortie haute, bas | - |
| Source d'approvisionnement de tension | Approvisionnement simple |
| Tension - approvisionnement | 2.3V | 3.6V |
| Température de fonctionnement | -40°C | 85°C |
| Montage du type | Bâti extérieur |

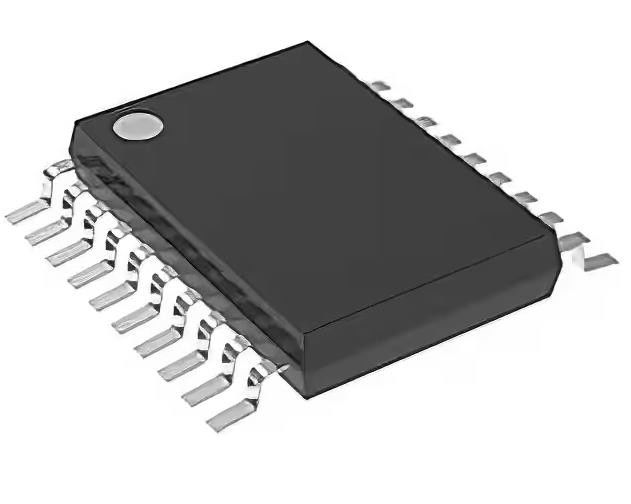

| Paquet/cas | 20-TSSOP (0,173", largeur de 4.40mm) |
| Paquet de dispositif de fournisseur | 20-TSSOP |
| Nombre bas de produit | 74CB3Q3245 |
Caractéristiques de SN74CB3Q3245PWR
• Les données et les entrées de contrôle fournissent l'attérrissage trop court
• Hautes diodes de bride de circulation de données de largeur de bande (jusqu'à 500 mégahertz (1)) • Consommation de puissance faible (ICC = 1 mA de typique)
• Équivalent au dispositif IDTQS3VH384 • VCC plage de fonctionnement de 2,3 V à 3,6 V
• 5-V I/Os tolérant avec le dispositif mis sous tension ou • Appui 0 des données I/Os - aux niveaux de signalisation 5-V a actionné en bas de (0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V)
• Basse et plate résistance de Sur-état (ron) • Des entrées de contrôle peuvent être conduites par TTL ou des caractéristiques au-dessus des sorties de la plage de fonctionnement 5-V/3.3-V CMOS (ron de = le type 4 Ω)
• Ioff soutient le mode de Partiel-puissance-Vers le bas
• Commutation de Rail-à-rail sur l'opération de portuairex d'entrée-sortie de données
– 0 - à la commutation 5-V avec 3.3-V VCC • La représentation de verrou- dépasse 100 mA par
– 0 - JESD 78, classe II à la commutation 3.3-V avec 2.5-V VCC
• Flux de données bidirectionnel avec proche-Zéro • Représentation d'ESD examinée par retard de propagation de JESD 22 – modèle du corps humain 2000-V (A114-B, classe II)
• La basse capacité d'entrée-sortie réduit au minimum la déformation de chargement et de signal – le modèle du Charger-dispositif 1000-V (C101) le type (de Cio () = 3,5 PF)
• Soutient Digital et analogue
• Applications de changement rapides de fréquence (ennemi = 20 mégahertz de maximum) : Interface de PCI, signal différentiel
Descriptions de SN74CB3Q3245PWR
Le SN74CB3Q3245 est un commutateur élevé d'autobus de FET de largeur de bande utilisant une pompe de charge pour élever la tension de porte du transistor de passage, fournissant une basse et plate résistance de Sur-état (ron). La basse et plate résistance de Sur-état tient compte du retard de propagation minimal et soutient le rail-à-rail alimentant les ports de l'entrée-sortie de données (entrée-sortie). Le dispositif comporte également la basse capacité d'entrée-sortie de données pour réduire au minimum la déformation capacitive de chargement et de signal sur le bus de données. Spécifiquement conçu pour soutenir des applications élevées de largeur de bande, le SN74CB3Q3245 fournit une solution optimisée d'interface idéalement adaptée pour les communications à haut débit, la mise en réseau, et les systèmes de calcul à usage intensif de données.
Classifications environnementales et d'exportation de SN74CB3Q3245PWR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
