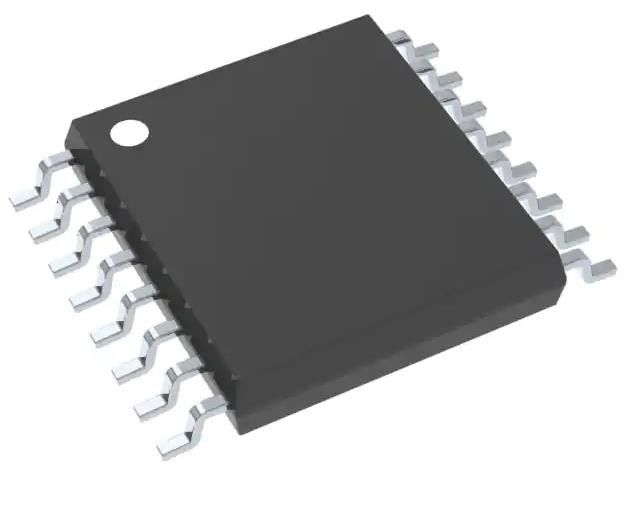

SN74CB3T3257PWR IC Chip Multiplexer Demultiplexer 4 x 2/1 16-TSSOP
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SN74CB3T3257PWR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Type: | Multiplexeur/démultiplexeur | Circuit: | 4x2:1 |
|---|---|---|---|
| Circuits indépendants: | 1 | Source d'approvisionnement de tension: | Approvisionnement simple |
| Tension - approvisionnement: | 2.3V | 3.6V | Température de fonctionnement: | -40°C | 85°C |
| Surligner: | Puce de SN74CB3T3257PWR IC,IC Chip Multiplexer |
||
Description de produit
2:1 16-TSSOP de SN74CB3T3257PWR IC Chip Multiplexer Demultiplexer 4 x
Noyau d'IC i.MX51 1 de microprocesseur de MCIMX515DJM8C ARM® Cortex®-A8, 800MHz à 32 bits 529-BGA (19x19)
Caractéristiques de SN74CB3T3257PWR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Commutateurs de signal, multiplexeurs, décodeurs | |
| Mfr | Texas Instruments |
| Série | 74CB |
| Paquet | Bande et bobine (TR) |
| Statut de produit | Actif |
| Type | Multiplexeur/démultiplexeur |
| Circuit | 4 2:1 de x |
| Circuits indépendants | 1 |
| Actuel - sortie haute, bas | - |
| Source d'approvisionnement de tension | Approvisionnement simple |
| Tension - approvisionnement | 2.3V | 3.6V |
| Température de fonctionnement | -40°C | 85°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 16-TSSOP (0,173", largeur de 4.40mm) |
| Paquet de dispositif de fournisseur | 16-TSSOP |
| Nombre bas de produit | 74CB3T3257 |
Caractéristiques de SN74CB3T3257PWR
•Consommation de puissance faible (ICC = µA 20 maximum)
• Voies de traduction de tension de sortie VCC • VCC plage de fonctionnement de 2,3 V à 3,6 V
• Opération de signal de Mélangé-mode de soutiens sur tous • Appui 0 des données I/Os - aux ports d'entrée-sortie de données de niveaux de signalisation 5-V
(0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V)
– 5-V a entré vers le bas dans le décalage de niveau de sortie 3.3-V • Des entrées de contrôle peuvent être conduites par TTL ou avec des sorties de 3.3-V VCC 5-V/3.3-V CMOS
– 5-V/3.3-V a entré vers le bas dans le niveau de sortie 2.5-V • Je soutient le décalage de mode de Partiel-puissance-Vers le bas avec l'opération de 2.5-V VCC
• 5-V-Tolerant I/Os avec le dispositif mis sous tension ou • La représentation de verrou- dépasse 250 mA par actionné en bas de JESD 17
• Flux de données bidirectionnel avec proche-Zéro • Représentation d'ESD examinée par retard de propagation de JESD 22 – modèle du corps humain 2000-V
• Basses caractéristiques de résistance de Sur-état (ron) (A114-B, classe II) (ron de = type 5 Ω) – modèle de Charger-dispositif 1000-V (C101)
• La basse capacité d'entrée-sortie réduit au minimum • Soutient des applications de Digital : Traduction de niveau de chargement type (de Cio () = 5 PF), interface d'USB, mémoire
• Les données et les entrées de contrôle fournissent l'interfoliage d'attérrissage trop court, diodes de bride d'isolement d'autobus • Idéal pour l'équipement portatif de basse puissance
Descriptions de SN74CB3T3257PWR
Le SN74CB3T3257 est un multiplexeur TTL-compatible ultra-rapide/démultiplexeur de FET avec la basse résistance de Sur-état (ron), tenant compte du retard de propagation minimal. Le dispositif appui total l'opération de signal de mélangé-mode sur tous les ports d'entrée-sortie de données en fournissant la traduction de tension qui dépiste VCC. Le SN74CB3T3257 soutient des systèmes utilisant 5-V TTL, 3.3-V LVTTL, et normes de changement de 2.5-V CMOS, aussi bien que niveaux de changement définis par l'utilisateur (voir le schéma 1).
Classifications environnementales et d'exportation de SN74CB3T3257PWR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
