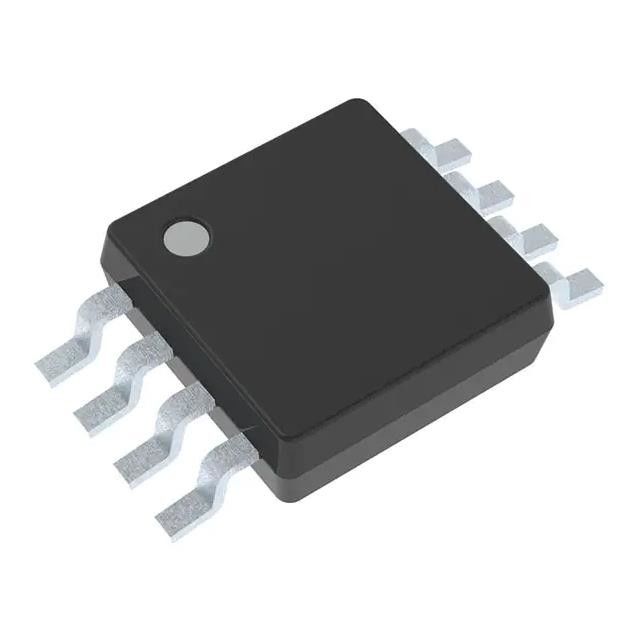

Traducteur Circuit Chip 24Mbps 8-VSSOP de niveau de tension de TCA9406DCUR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TCA9406DCUR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de circuits: | 1 | Canaux par circuit: | 2 |
|---|---|---|---|
| Tension - VCCA: | 1,65 V | 3,6 V | Tension - VCCB: | 2,3 V | 5,5 V |
| Type de sortie: | Vidange ouverte | Débit: | 24Mbps |
| Température de fonctionnement: | -40°C | 85°C (VENTRES) | Paquet de dispositif de fournisseur: | 8-VSSOP |
Description de produit
Traducteur Circuit Chip 24Mbps 8-VSSOP de niveau de tension de TCA9406DCUR
Traducteur Bidirectional de niveau de tension la 1 Manche 24Mbps 8-VSSOP du circuit 2
Caractéristiques de TCA9406DCUR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Logique | |
| Traducteurs, machinistes de niveau | |
| Mfr | Texas Instruments |
| Série | ACIDE TRICHLORACÉTIQUE |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Statut de produit | Actif |
| Traducteur Type | Niveau de tension |
| Type de la Manche | Bidirectionnel |
| Nombre de circuits | 1 |
| Canaux par circuit | 2 |
| Tension - VCCA | 1,65 V | 3,6 V |
| Tension - VCCB | 2,3 V | 5,5 V |
| Signal d'entrée | - |
| Le signal de sortie | - |
| Type de sortie | Drain ouvert |
| Débit | 24Mbps |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Caractéristiques | Détection d'Automatique-direction |
| Montage du type | Bâti extérieur |
| Paquet/cas | 8-VFSOP (0,091", largeur de 2.30mm) |
| Paquet de dispositif de fournisseur | 8-VSSOP |
| Nombre bas de produit | TCA9406 |
Caractéristiques de TCA9406DCUR
• traducteur 2-Bit bidirectionnel pour des lignes de SDA et de câble coaxial dans des applications d'I2C
• Fournit la traduction bidirectionnelle de tension sans le Pin de direction
• La sortie à grande impédance SCL_A, SDA_A, SCL_B, SDA_B goupille quand OE = bas ou VCC = 0 V
• Résistance cabreuse interne de 10 kΩ sur toutes les goupilles de SDA et de câble coaxial
• 1,65 V à 3,6 V sur un port et 2,3 V à 5,5 V sur le port de B (≤ VCCB de VCCA)
• VCC caractéristique d'isolement : Si l'un ou l'autre d'entrée VCC est à la terre, les deux ports sont dans l'état à grande impédance
• Aucun ordonnancement de Puissance-approvisionnement requis : VCCA ou VCCB peut être en rampe d'abord
• Bas Ioff du µA 2 quand VCCA ou VCCB = 0 V
• L'entrée d'OE peut être attachée directement à VCCA ou être commandée par GPIO
• La représentation de verrou- dépasse 100 mA par JESD 78, classe II
• La protection d'ESD dépasse JESD 22
– Un port
– modèle du corps humain 2500-V (A114-B)
– modèle de machine 250-V (A115-A)
– modèle du Charger-dispositif 1500-V (C101)
– Port de B
– modèle du corps humain 8-kV (A114-B)
– modèle de machine 250-V (A115-A)
– modèle du Charger-dispositif 1500-V (C101)
Applications de TCA9406DCUR
• I2C/SMBus
• UART
• GPIO
Classifications environnementales et d'exportation de TCA9406DCUR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
