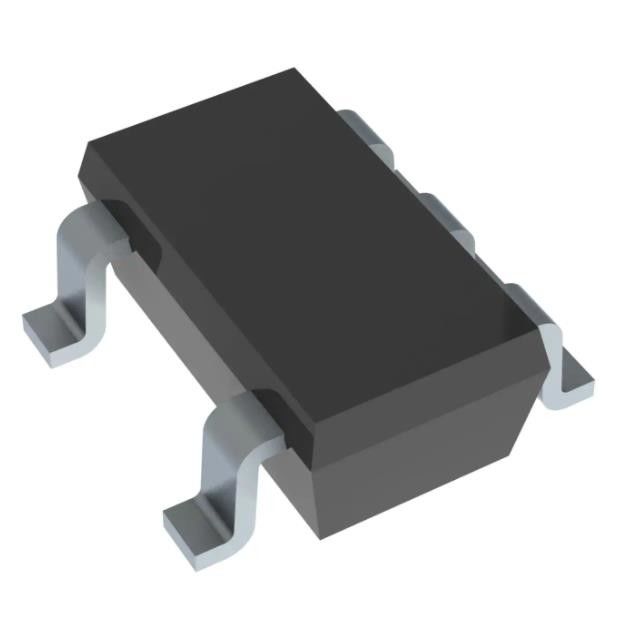

Puce de circuit intégré SN74LVC1G125DBV IC BUF NON-INVERSE 5.5V SOT23-5
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SN74LVC1G125DBV |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Série: | 74LVC | Statut de produit: | Actif |
|---|---|---|---|
| Montage du type: | Bâti extérieur | Paquet de dispositif de fournisseur: | SOT-23-5 |
| Paquet/cas: | SC-74A, SOT-753 | Tensions: | 5.5V |
Description de produit
Puce de circuit intégré SN74LVC1G125DBV IC BUF NON-INVERSE 5.5V SOT23-5
Canal IC SOT-23-5
Spécifications du SN74LVC1G125DBV
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Logique | |
| Portes et onduleurs | |
| Fabricant | Texas Instruments |
| Série | 74LVC |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Actif |
| Type de montage | Montage en surface |
| Ensemble d'appareils du fournisseur | SOT-23-5 |
| Paquet/caisse | SC-74A, SOT-753 |
| Numéro de produit de base | 74LVC1G125 |
Caractéristiquesde SN74LVC1G125DBV
• Disponible dans le boîtier ultra petit de 0,64 mm2 (DPW) avec un pas de 0,5 mm
• Prend en charge le fonctionnement VCC 5 V
• Les entrées acceptent des tensions jusqu'à 5,5 V
• Fournit une traduction descendante vers VCC
• Tpd max de 3,7 ns à 3,3 V
• Faible consommation d'énergie, 10-μA Max ICC
• Commande de sortie ±24 mA à 3,3 V
• Ioff prend en charge l'insertion en direct, le mode de mise hors tension partielle et la protection contre le retour du lecteur
• La performance de verrouillage dépasse 100 mA selon JESD 78, classe II
• La protection ESD dépasse la norme JESD 22
– Modèle du corps humain 2000-V (A114-A)
– Modèle de machine 200 V (A115-A)
– Modèle d'appareil chargé 1000 V (C101)
• Prend en charge le fonctionnement VCC 5 V
• Les entrées acceptent des tensions jusqu'à 5,5 V
• Fournit une traduction descendante vers VCC
• Tpd max de 3,7 ns à 3,3 V
• Faible consommation d'énergie, 10-μA Max ICC
• Commande de sortie ±24 mA à 3,3 V
• Ioff prend en charge l'insertion en direct, le mode de mise hors tension partielle et la protection contre le retour du lecteur
• La performance de verrouillage dépasse 100 mA selon JESD 78, classe II
• La protection ESD dépasse la norme JESD 22
– Modèle du corps humain 2000-V (A114-A)
– Modèle de machine 200 V (A115-A)
– Modèle d'appareil chargé 1000 V (C101)
Applications de SN74LVC1G125DBV
• Système de terminaison de modem câble
• Acquisition et génération de données à grande vitesse
• Militaire : radar et sonar
• Contrôle du moteur : haute tension
• Modem de communication par courant porteur en ligne
• SSD : interne ou externe
• Diffusion vidéo et infrastructure : plate-forme évolutive
• Diffusion vidéo : transcodeur multiformat basé sur IP
• Système de communication vidéo
Classifications environnementales et d'exportationde SN74LVC1G125DBV
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
