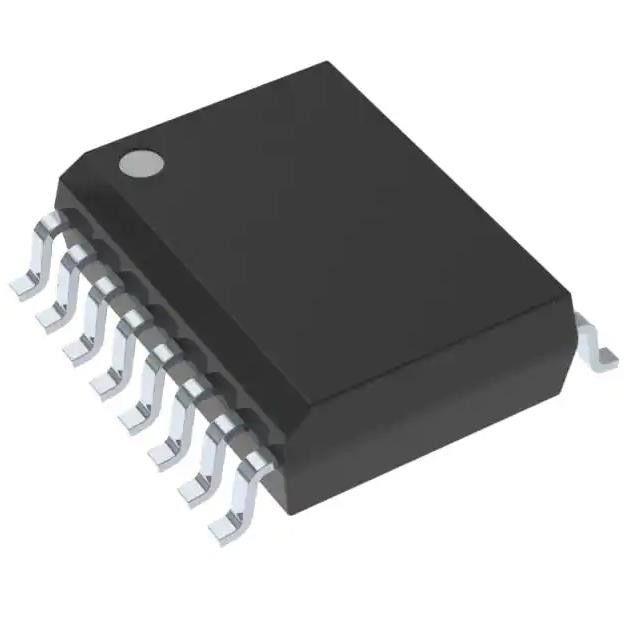

La Manche 150Mbps 25kV/µs CMTI 16-SOIC de l'isolant 4243Vrms 4 d'ISO7641FMDWR Digital
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ISO7641FMDWR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de canaux: | 4 | Entrées - côté 1/Side 2: | 3/1 |
|---|---|---|---|
| Type de la Manche: | Unidirectionnel | Tension - isolement: | 4243Vrms |
| Immunité passagère de mode commun (minute): | 25kV/µs | Débit: | 150Mbps |
| TpLH/tpHL de retard de propagation (maximum): | 10.5ns, 10.5ns | Déformation de durée d'impulsion (maximum): | 2ns |
Description de produit
La Manche 150Mbps 25kV/µs CMTI 16-SOIC de l'isolant 4243Vrms 4 d'ISO7641FMDWR Digital
La Manche d'usage universel 150Mbps 25kV/µs CMTI 16-SOIC (0,295", largeur de l'isolant 4243Vrms 4 de Digital de 7.50mm)
Caractéristiques d'ISO7641FMDWR
| TYPE | DESCRIPTION |
| Catégorie | Isolants |
| Isolants de Digital | |
| Mfr | Texas Instruments |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Statut de produit | Actif |
| Technologie | Accouplement capacitif |
| Type | Usage universel |
| Puissance d'isolement | Non |
| Nombre de canaux | 4 |
| Entrées - côté 1/Side 2 | 3/1 |
| Type de la Manche | Unidirectionnel |
| Tension - isolement | 4243Vrms |
| Immunité passagère de mode commun (minute) | 25kV/µs |
| Débit | 150Mbps |
| TpLH/tpHL de retard de propagation (maximum) | 10.5ns, 10.5ns |
| Déformation de durée d'impulsion (maximum) | 2ns |
| Temps de hausse/automne (type) | 1.6ns, 1ns |
| Tension - approvisionnement | 2.7V | 5.5V |
| Température de fonctionnement | -40°C | 125°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 16-SOIC (0,295", largeur de 7.50mm) |
| Paquet de dispositif de fournisseur | 16-SOIC |
| Nombre bas de produit | ISO7641 |
Caractéristiques d'ISO7641FMDWR
• Signalisation du taux : 150 Mbps
• Consommation de puissance faible, ICC typique par Manche (approvisionnements 3.3-V) :
– ISO7640FM : 2 mA à 25 Mbps
– ISO7641FM : 2,4 mA à 25 Mbps
• Bas retard de propagation : 7 NS typiques
• La sortie se transfère sur le Bas-état en mode de sécurité
• Température ambiante large : – 40°C à 125°C
• immunité 50-KV/µs passagère, typique
• Longue durée avec la barrière de l'isolement SiO2
• Fonctionne à partir des niveaux de logique de l'approvisionnement 2.7-V, 3.3-V, et 5-V
• Paquet large du corps SOIC-16
• Sécurité et autorisations réglementaires
– 6000 VPK/4243 VRMS pour 1 minute par UL 1577
– Surtension de coupure de VDE 6000 VPK, tension locale de 1414 VPK par VDE DIN V V 0884-10 (VDE V 0884-10) : 2006-12
– Avis d'acceptation composant de CSA 5A, l'information de dispositif du CEI (1) normes d'équipement d'extrémité de 60950-1, de CEI 61010-1, et de CEI 60601-1
– TUV 5 KVRMS a renforcé l'isolation par SOIC (16) 10,30 millimètres de × 7,50 le millimètre EN/UL/CSA 61010-1
– CQC a renforcé l'isolation par GB4943.1-2011
Applications d'ISO7641FMDWR
• Remplacement de coupleur optique dedans :
– Fieldbus industriel
– Profibus
– Modbus
– Bus de données de DeviceNet™
– Interface de servocommande
– Contrôle de moteur
– Alimentations d'énergie
– Paquets de batterie
Classifications environnementales et d'exportation d'ISO7641FMDWR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
